主頁 > 產品中心 > SF6測試儀器 > HKWSJ-IV 瓦斯繼電器校驗儀（含壓力釋放閥）

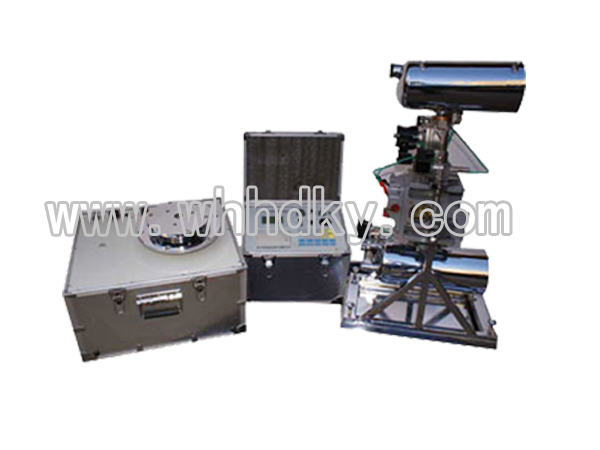

HKWSJ-IV 瓦斯繼電器校驗儀（含壓力釋放閥）

設備名稱：瓦斯繼電器校驗儀（含壓力釋放閥）型號：HKWSJ-IV數量：1臺/套生產廠家：武漢華電科儀電氣有限公司

說明書下載

鑒定證書

購買與技術支持

咨詢熱線：027-88933327

產品概述

HKWSJ-IV瓦斯繼電器校驗儀（含壓力釋放閥）產品簡介：

HKWSJ-IV 瓦斯繼電器效驗儀是一種電力變壓器用氣體繼電器流速定值、容積值、密封壓力，壓力釋放閥開啟、關閉檢測的專用設備。該檢測儀采用了微控制技術，通過檢測高精度壓力傳感器，模擬變壓器內部故障時，瞬時爆破脈沖壓力方法計算出流速定值，以達到檢測氣體繼電器重瓦斯保護動作；采用精密容器結合微壓傳感器，檢測氣體繼電器內部排除液體體積方法計算出輕瓦斯容積值；通過模擬變壓器內部故障時壓力釋放閥保護動作過程，檢測壓力釋放閥開啟性能檢測、關閉性能檢測、密封性能檢測。

功能特點

HKWSJ-IV瓦斯繼電器校驗儀（含壓力釋放閥）主要性能特點：

1、使儀器在確保檢測精度前提下，采用了小型化的設計，控制部分外殼采用鋁合金箱，更適用于野外現場檢測。
2、本檢測系統使用微控制技術，使氣體繼電器和壓力釋放閥檢測系統集成一體化。
3、HKWSF-IV中加入了壓力釋放閥的密封性能檢測系統，使整機一體化程度更高。
4、使用環境：
   工作環境：10 — 40℃；相對濕度 < 85%；
   電氣采用：AC220V，總功率170w；
   控制系統：AC220V，功率50w；
   執行系統：AC220V，功率120w。

詳細參數

HKWSJ-IV瓦斯繼電器校驗儀（含壓力釋放閥）主要技術指標：

1、氣體繼電器檢測
   流速檢測：0.5~1.6m/s，最小顯示分辨率0.01m/s，精度0.5級；
   容積檢測：0~400ml，最小顯示分辨率0.1ml，最大誤差≤5%；
   密封檢測：0~150KPa；最小顯示分辨率0.1KPa,精度0.5級；
   試驗介質：#25變壓器油；
   執行標準：DL/T540-94【氣體繼電器檢驗規程】氣體繼電器流速、容量、密封檢測。
2、壓力釋放閥檢測
   開啟檢測：0~150KPa，最小顯示分辨率0.1KPa，精度0.5級；
   關閉檢測：0~120KPa，最小顯示分辨率0.1KPa，精度0.5級；
   密封檢測：0~150KPa，最小顯示分辨率0.1KPa，精度0.5級；
   試驗介質：空氣；
   執行標準：JB/T7060-2004【變壓器用壓力釋放閥試驗導則】壓力釋放閥開啟、關閉、密封檢測。
3、外形尺寸
   控制系統   55×25×30cm，重量15kg；
   氣體繼電器70×40×65cm，重量55kg；
   壓力釋放閥50×40×40cm，重量25kg
