TAG-8600D中置柜多功能無線高壓核相儀產品概述
        TAG-8600D 中置柜多功能無線高壓核相儀（以下簡稱“儀器”）用于兩條高壓線路并網或環網核相。儀器適用于5V～220kV交流輸電線路和二次帶電顯示器核相，同時具有高壓驗電功能。
        儀器采用無線傳輸技術，操作安全可靠，使用方便，克服了有線核相儀的諸多缺點，此外儀器可升級相序檢測和遠程核相功能。

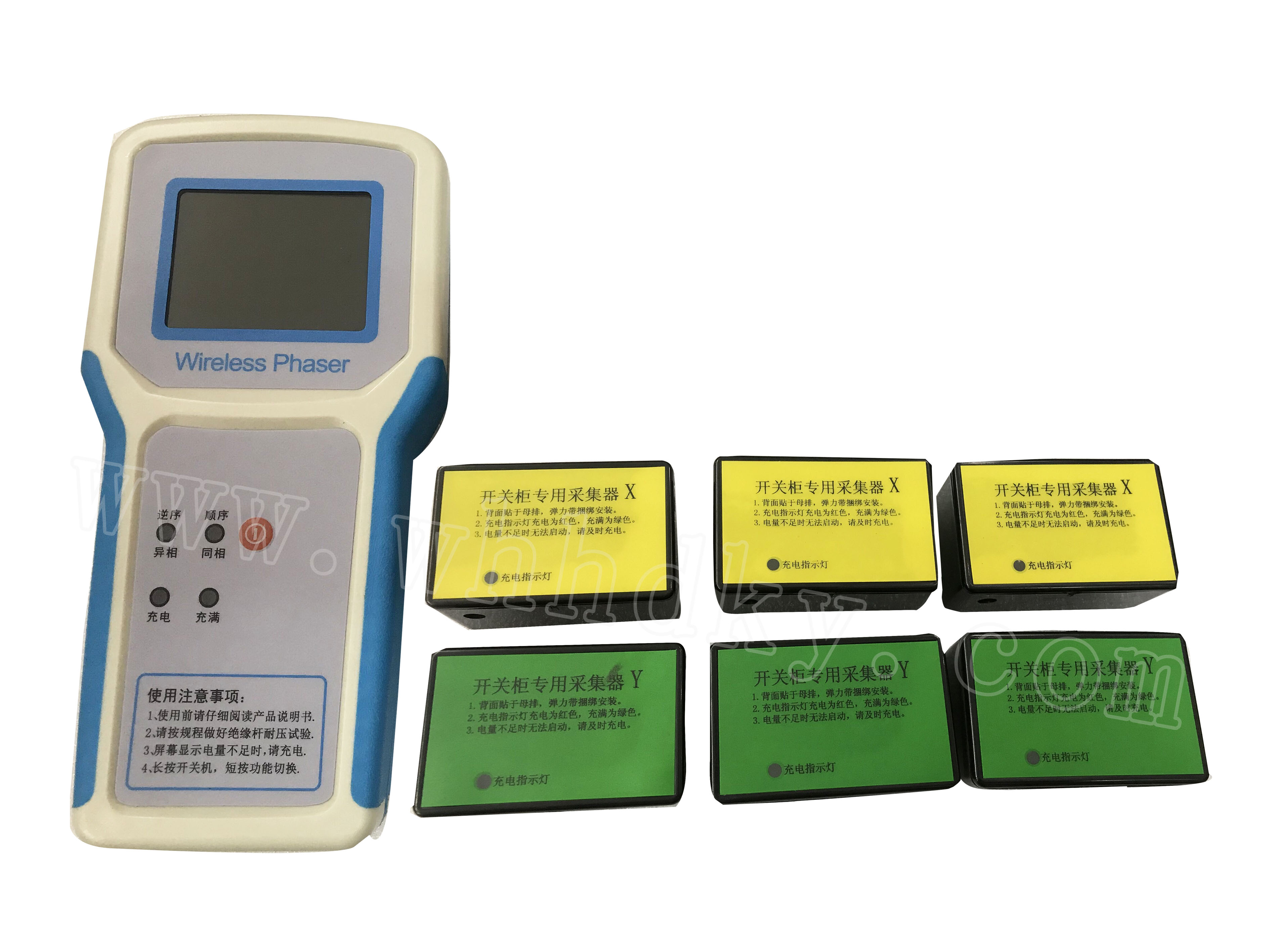

       儀器由2對發射器、3對采集器和1個接收主機組成。發射器可以判斷線路是否帶電，測量線路相位和頻率。近程核相時，X和Y發射器將測量的數據通過無線電發送給接收主機，接收主機依據發射器數據計算兩線路相位差值，判斷同異相。

1、相位差準確度：誤差≤5°。
2、頻率準確度：±0.1HZ。
3、可跨電壓測量范圍為5V～220kV。
4、發射器和接收主機的最大傳輸視距約100米。
5、真人語音提示測量結果和操作步驟。
6、3.2英寸彩屏同時顯示2條線路相位差、頻率、矢量圖和同異相結果。
7、連續1小時無操作自動關機。
8、發射器和接收主機均內置可充電鋰電池，配置5V充電器。
9、主機內置18650鋰電池，電池容量為2500mAH。發射器內置10440鋰電池，電池容量為450mAH。
10、高壓測量時泄漏電流<10uA。
11、發射器工作功耗<0.1W，接收主機工作功耗<0.3W。
12、工作環境：-35℃--- +45℃ 濕度≤95%RH。
13、整機重量：約6KG。
14、儀器包裝尺寸：長89cm*寬26cmm*高11cm。

物品名稱	數量
鋁合金機箱	1個
接收主機	1個
X發射器	2個
Y發射器	2個
X采集器	3個
Y采集器	3個
伸縮式絕緣桿(3米)	2根
尖頭端子	2個
充電器(5V/1A)	2個
自檢測試線	2條
接地線	2條
說明書	1份
出廠檢驗報告	1份
合格證	1份
