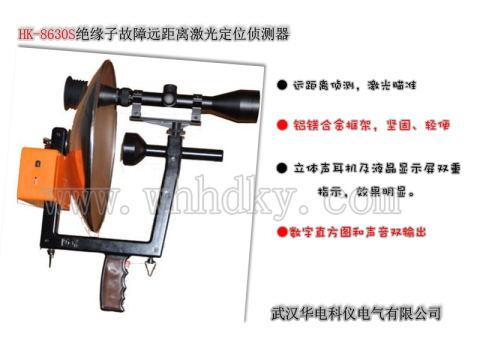

HK-8630S絕緣子故障遠距離激光定位偵測器產品概述
隨著工業的發展，高壓以及超高壓技術得以突飛猛進，電網容量的增大和額定電壓等級的升高，電力系統輸變電設備外絕緣的污閃事故日益突出，由絕緣子故障引起的事故已屢見不鮮。而傳統的絕緣子故障偵測手段，又不能滿足供電系統的要求。
HK-8630S型絕緣子故障遠距離激光定位偵測器（以下簡稱HK-8630S型偵測器）采用全進口傳感器及電子元件，用于在不斷電狀態下遠距離查找發電廠、變電站、輸電線路中的絕緣子故障。還可應用于電氣設備局部放電偵測、電暈放電偵測、高壓開關放電檢測等。
該偵測器操作簡單、方便、安全。遠距離不斷電操作，大大減輕了勞動強度，提高了工作效率。儀表本身智能化程度較高，不需要專業的維護和校對。對安全生產勢必產生重大而深遠的影響。
應用范圍
本偵測器可實現以下主要功能:
檢測帶電運行絕緣子的不明閃絡故障
高低壓線路不明原因跳閘合閘
帶電運行絕緣子因絕緣性能下降而引起的電流泄漏
合成絕緣子故障檢測
高壓接頭氧化放電偵測
高壓閘刀接觸不良放電偵測
電暈放電偵測
污閃偵測
電氣設備局部放電檢測
避雷器檢測
1、遠距離偵測，激光瞄準，準確定位劣化絕緣子以及其設備故障的具體位置。
2、鋁鎂合金框架，堅固、輕便。
3、立體聲耳機及液晶顯示屏雙重指示，效果明顯。
4、抗外界干擾能力極強。
5、智能化程度高
具有鎖定數據功能
欠壓保護功能（電池欠壓時，儀器自動關機）
恒流充電，充滿自停
6、可反復充電1000次的鋰離子電池，配有智能化充電系統，延長電池的使用壽命。
7、數字直方圖和聲音雙輸出。
8、安全可靠，操作簡單。
使用范圍：380V~500KV
1．主機
（1）中心頻率：40KHz ± 1Hz
（2）有效距離：2KV 以下 距離0.5M~ 15M
2~10KV 距離5~40M
10~220KV 距離5~50M
220~500KV 距離10~ 60M
500KV 以上 距離20~ 80M
（3）工作電壓：DC6.5V~DC8.4V
（4）電池：高容量無記憶鋰離子電池
（5）體積：445× 410× 320（mm）
2．激光器
輸出波長：650nm 光束發散度：0.4mard
出瞳功率：≥ 70mw 外形尺寸：Φ 16× 60mm
最小光斑：Φ 0.3mm 光學系統：優質非球面塑膠透鏡
發 散 角：0.3mrad（40m以內） 工作溫度：-10℃～50℃
激光級別：IIIb
3．單筒瞄準鏡
倍率：3-9倍 物鏡直徑：Φ50mm
長度：315mm 出瞳直徑: 5.56-16.67mm
管徑: 25.4mm 出瞳距離: 75-85mm 視場（@100碼）: 2.60-6.60
4．高頻傳感器
中心頻率fo ：40KHz ± 1Hz 自由電容Co：2500± 20%PF
靈敏度：-127dB 最大驅動電壓：20 Vms
余振時間1.5msec. Max. 水平探測角度（6dB)120±10°，
垂直探測角度（6dB ）60±10° 反射靈敏度：1.0mVp-p Min.
額定阻抗：1000M Ω 使用溫度：-30℃～+85 ℃
5. 集波器
口徑：Φ 320mm 形狀：拋物面 材料：鉻合金
6．液晶顯示屏
工作電壓（VDD:+3.0--+5.5V） 顯示分辨率:128 × 64點
內置漢字字庫：提供8192個16× 16點陣漢字
時鐘頻率：2M Hz 顯示方式：STN 、半透、正顯
視角方向：6點 背光方式：側部高亮白色LED ，藍色背光
通訊方式：串行、并口可選 工作溫度: -20℃ - + 55℃
存儲溫度: -20℃ - + 60℃
7．高精度耳機
額定阻抗：32Ω 頻率范圍：100Hz-10KHz 靈敏度：（1W/1m）120dB
8．電源適配器
輸入電壓：AC220V± 10% 輸入頻率：50Hz/60Hz
輸出直流電壓：DC 12V 電流：1.25A
9．整機外包裝
尺寸：445× 410× 320 mm 主設備重量：1.68kg 全套整機重量：6.38kg
