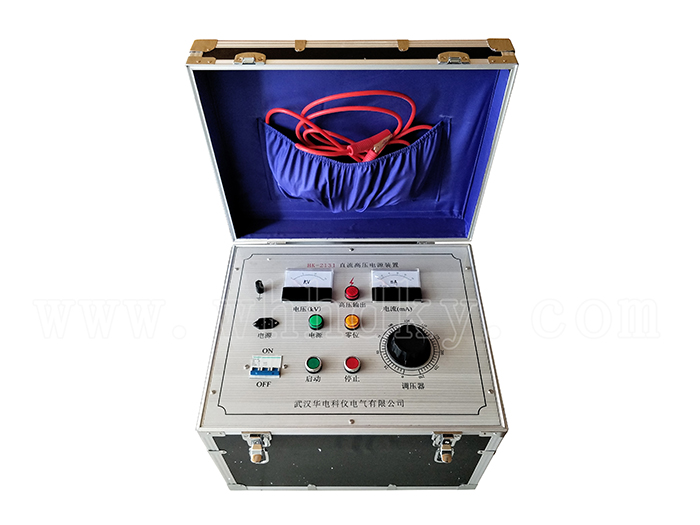

HK-2131直流高壓裝置是電纜故障檢測系統的組成部分，用于當使用沖擊閃絡法檢測高阻故障時的輔助高壓電源。

HK-2131型一體化高壓信號發生器主要性能特點：

1.使用放電棒將高壓輸出端對接地端放電，使高壓電壓表回零。

參考“5. 安全事項”

2.合上電源開關，電源指示燈點亮。

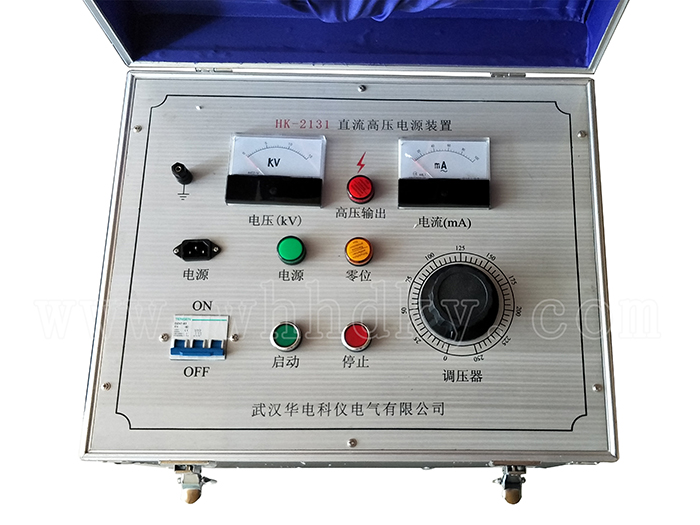

3.向左旋轉調壓器使其回零，零位指示燈點亮。

4.按下啟動按鈕啟動高壓輸出，高壓指示燈點亮。

5.向右旋轉調壓器緩慢升高輸出電壓，直到故障點或球隙開始放電為止。

6.測試過程完畢后，按下停止按鈕停止高壓輸出，高壓指示燈熄滅。

7.向左旋轉調壓器使其回零，然后關閉電源開關。

8.使用放電棒將高壓輸出端對接地端放電，使高壓電壓表回零。

參考“5. 安全事項”

安全事項

1.操作人員必須帶上絕緣手套并穿上絕緣鞋。

2.接地端必須可靠地連接到大地。

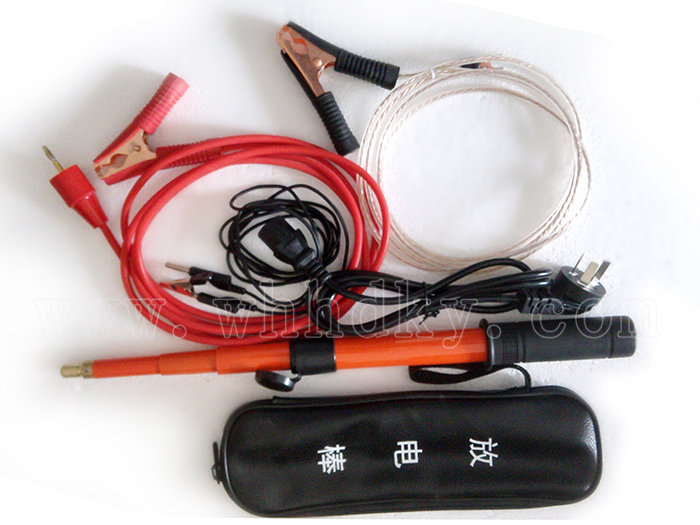

3.使用前必須用放電棒將高壓輸出端對接地端進行放電。放電時，應先接好接地線然后再用放電棒接觸高壓引線的末端，放電必須放至高壓電壓顯示為0kV。如下圖所示。

HK-2131型一體化高壓信號發生器主要技術指標：

¨ 輸入電源：AC 220V，50Hz

¨ 輸出電壓：DC 0~15kV

¨ 額定功率：1kVA

¨ 環境溫度：0~40^oC

¨ 環境濕度：<75%RH

¨ 海拔高度：<1000m

¨ 絕緣等級：A級

¨ 尺寸： 430×540×410 mm

¨ 重量： 30.5 kg
