HKBJF-3000 開關柜局部放電檢測儀產品介紹：
HKBJF-3000 開關柜局部放電檢測儀  采用高頻檢測技術測量局部放電，綜合運用計算機技術、超聲波，暫態地電波高頻采樣技術、模擬電子技術、高速信號采集技術和先進的數字信號處理技術，基于Linux操作系統平臺開發，提供局部放電的二維，三維圖譜，幅度相位譜波形和放電信號量化值，通過靜態或動態對單個周期或多個周期的局部放電脈沖波形做詳細的觀測和分析，可以較好地評估電氣設備局部放電情況。適用于高壓電纜，電力變壓器及其他電氣設備絕緣性能的日常巡檢，具有靈敏度高、適應性能強的特點，可以有效發現其相關絕緣缺陷，是電力設備帶電運行時進行狀態檢測的理想工具。

1. 現場可快速檢測高壓電氣設備特別對高壓電纜局部放電狀況，使用方便，體積小， 重量輕，便于攜帶。
2. 局放檢測傳感器設計電路借助先進的射頻信號處理、高頻信號處理和微弱信號處理技術，并采用高精度AD轉換和高速數字信號處理芯片進行數字信號處理，具有良好的抗干擾性能和測量精度。
3. 集超聲波、暫態地電波，高頻多種方式聯合檢測局放信號；
4. 內置式非接觸式空聲傳感器，內置式暫態地電波傳感器；
5. 擁有相位直線、PRPD、PRPS等多種視窗來分析局放測試數據。
6. 支持?jǐn)?shù)據存儲，查看，刪除等功能；
7. 支持波形數據錄制功能；
8. 支持注意、告警多級閥值設定，通過不同幅值顏色對出現的問題提供直觀提示；
9. 使用大容量鋰電池供電，一次充電可連續工作5~8小時；
10. 使用Linux作為嵌入式操作系統，方便后期功能擴展、物聯網技術的融合；
11. 具有內，外同步（無線）功能，使各種圖譜檢測相位與現場工頻的頻率保持一致。

1 非接觸式超聲波傳感器

中心頻率：40KHz±1KHz
測量量程：-20~40dB
頻率范圍：20KHz~200KHz
分辨率：0.1dB
誤差：±2dB

2  暫態地電壓傳感器

測量量程：0~60dB
頻率范圍：3MHz~100MHz
分辨率：0.1dB
誤差：±2dB

3  高頻傳感器

工作頻帶：300K～30MHz；
增益：20dB～60dB；
輸入阻抗: 50Ω

4  整機參數

工作環境：  溫度：-10℃～50℃；濕度：0～85 %；
顯示屏：    高清彩色5.6寸TFT液晶顯示，分辨率480*640；
主機體積：245x160x50;  主機重量 : 1.35Kg；
電池續航：約6小時。

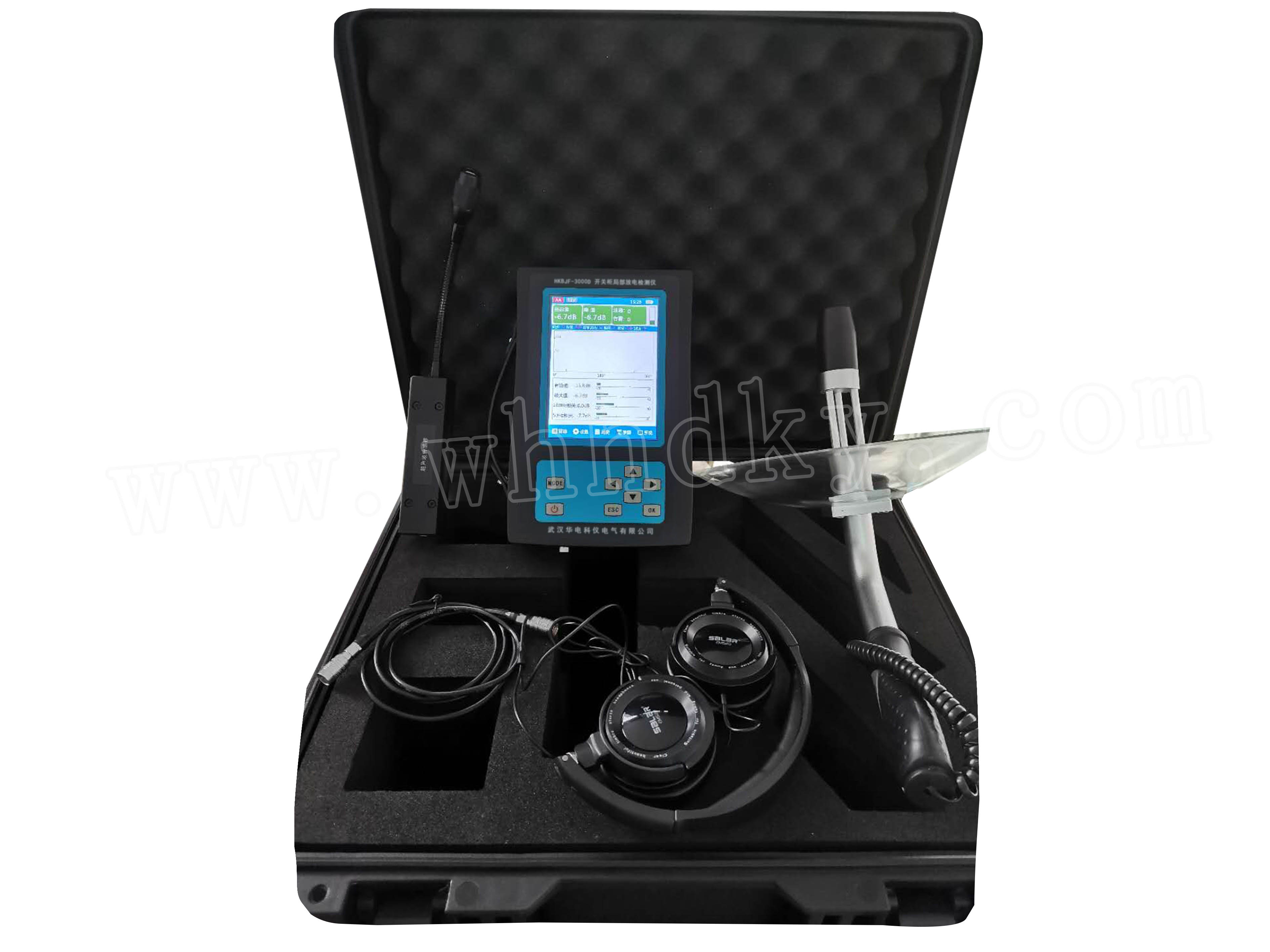

序號	項  目	單位	數量	備  注
1	局部放電測試儀主機	臺	1
2	高頻無線傳感器	只	1
3	HFCT傳感器	只	1
4	HFCT連接線（BNC轉SMA頭）	根	1
5	同步信號發射器	只	1
6	12.6V充電器	只	1
7	耳機	只	1
8	使用說明書	本	1
9	裝箱單	張	1
10	產品合格證	只	1
