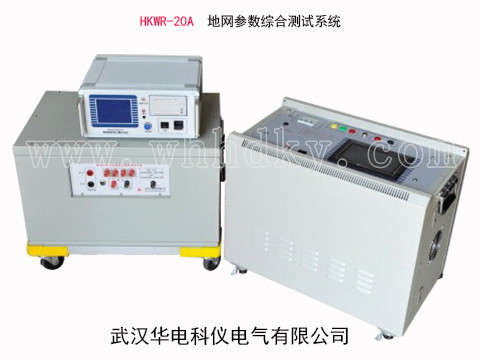

HKWR-20A大型地網參數綜合測試系統產品介紹：

HKWR-20A大型地網參數綜合測試系統，采用接近于工頻的異頻試驗電流（最靠近工頻的測試頻點為47.5Hz和52.5Hz）進行測試，并應用數字信號分析和濾波技術等，有效剔除了分離干擾信號（包括工頻、諧波、高頻、以及直流分量等成分）和異頻測試信號，從而大大提高了地網參數測試的精度。采用異頻法測量地網參數，從根本上解決了傳統“工頻電流法”難以消除工頻干擾影響的問題，采用接近工頻50Hz的測試頻點，異頻試驗電流在地中散流情況與工頻電流的散流情況極其接近，所測頻點平均值可視為地網的工頻特性參數。

HKWR-20A大型地網參數綜合測試系統主要特點如下：

·能完成多個地網參數的分析測試，包括：接地阻抗、.土壤電阻率、跨步電壓、接觸電壓、電位梯度等。

·獨有的頻率分離技術，能在工頻干擾和異頻測試信號為10:1的條件下分離有用異頻測試信號。以2V的異頻測試信號電壓計算，可在地中工頻干擾電壓20V的條件下準確、穩定測試。

·變頻試驗電源可輸出40~60Hz（以2.5Hz為間隔，主要針對外配大功率電源）的試驗電流，在各個頻點測試的數據，折算到50Hz后取其平均值為測量結果。由于試驗電流的頻率與系統工頻十分接近，因此可以認為試驗電流在地中散流情況與工頻電流的散流情況相同，所測結果可視為地網的工頻特性參數。

·系統測試結果包括地網的接地阻抗Z、純電阻分量R和純感抗分量X，能有效消除測量過程中引線互感與地網自感的影響，得到真實的地網電阻分量R，即使在強干擾電壓和電流條件下，其測量結果仍具有很好的重復性和準確性。

·自動判斷電流回路的阻抗，具備電流極輔助接線斷線保護功能。

·儀器采用智能化控制，測試儀主機自動判斷測試頻率，可自動完成測試任務。

·儀器采用高精度傳感器、高精度數模轉換芯片和高性能數字信號處理器，測試信號動態范圍寬，分辨率高，mV級信號的測試也能保證精度。

·儀器采用大屏幕液晶顯示，漢化菜單提示，人機界面簡潔直觀，由一個電子鼠標可完成所有操作，使用極為簡單。

·儀器提供儲存512組測量數據，掉電不丟失，可隨時查看歷史數據，也可隨時打印。

·儀器采用穩定的正弦波信號試驗電源，電流輸出可調以滿足不同條件的地網測試，且輸出穩定平滑，紋波系數小。

·主機選頻儀自帶大容量鋰離子電池，續航能力8
