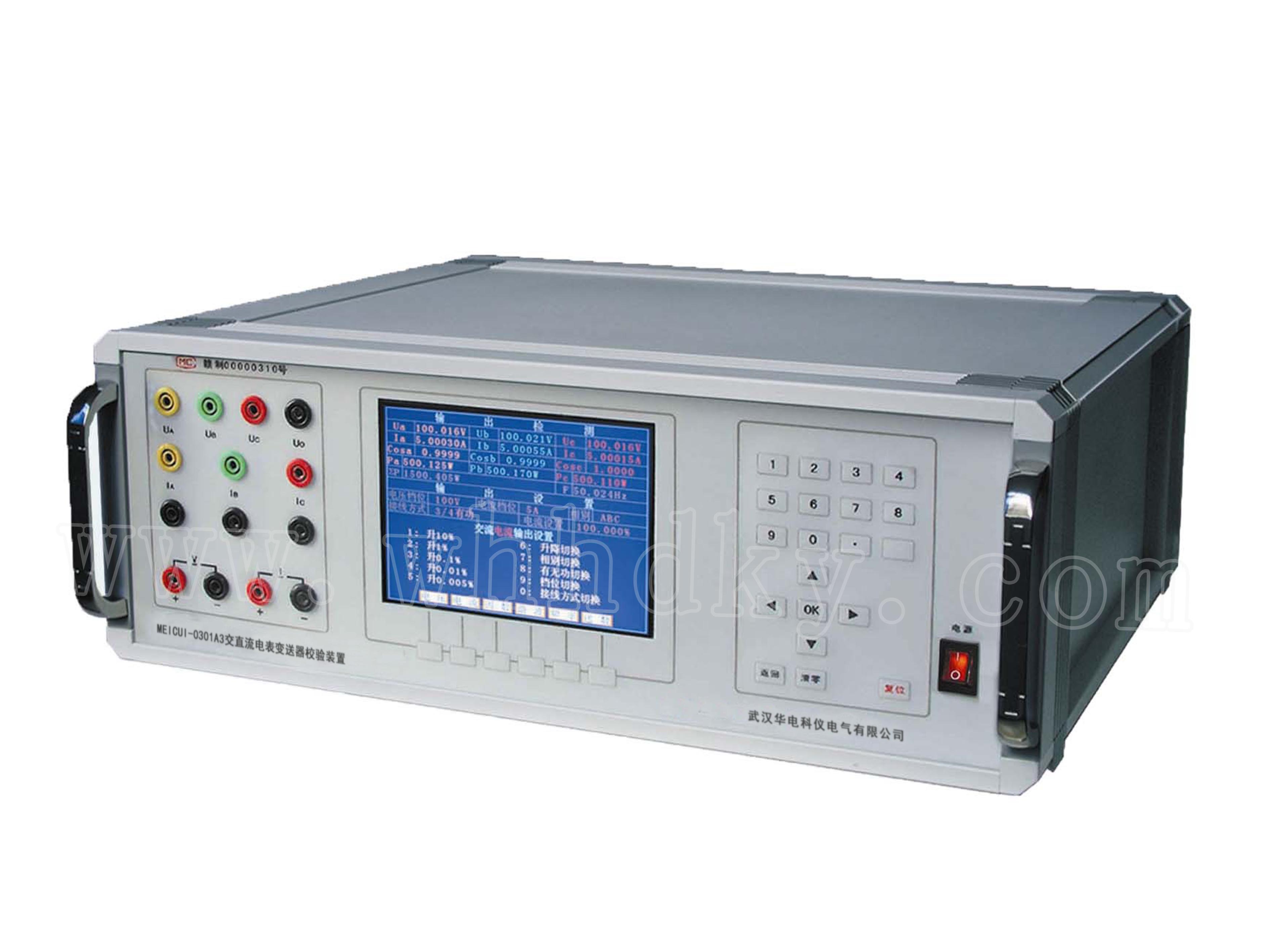

MEICUI-0301A3交直流電表變送器校驗裝置產品概述
本產品是按照國家檢定規程JJG126－95《交流電量變換為直流電量電工測量變送器檢定規程》、JJG124－2005《電流表、電壓表、功率表和電阻表檢定規程》和JJG307－2006的要求而設計的三相 0.05級表源一體化裝置。裝置中表的核心技術是由數字信號處理器（DSP）和16位高速模數轉換器組成的高精度工頻交流采集器；源的信號部分也是用DSP和16位高速數模轉換器組成的可控制的正弦波、畸變波信號源。    裝置具有精度高、工作穩定可靠、操作方便靈活等特點。    顯示器采用6.5英寸TFT彩色液晶屏，圖表字符顯示清晰亮麗。

二、性能特點
1．可自動檢驗電測量變送器的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量，變送器   輸出直流電壓（電流）中的紋波含量和響應時間等。   2．可半自動校驗多種指示儀表（含指針式和數字式）。3. 可生成含有2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。4．在測量電壓、電流、有功功率時，其準確度為 0.05級 ；由于裝置內設有高于60kHz工作頻率的數   字/頻率轉換器（DFC）和多個電流量程，所以在測量電能時的準確度也能保證為0.05級 。因此，   本裝置實為一臺融電測量變送器、交直流電表、電能表（選項）三大檢測功能為一體的高精度、高穩   定度的標準裝置。
5．設有RS-232接口或USB接口。通過上位機軟件，由PC控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理。
6．設有大容量的非易失性存貯器，可存貯300塊被檢表的檢測原始數據，以供查閱和上傳。

工頻交流輸出    ·電壓量程    50V、100V、200V、400V、600V，  每相最大輸出容量   20VA；    ·電流量程    0.5A、1A、2.5A、5A、12.5A、25A，每相最大輸出容量   20VA；    ·電壓、電流調節范圍    0～120%，                調節細度    5×10^－5；    ·電壓、電流及功率輸出穩定度    ≤0.01%/60s (峰－峰值）；    ·電壓、電流波形失真度    ≤0.3%；    ·頻率范圍    45～65Hz ， 調節細度    0.001Hz；    ·相位范圍    0～359.99°，調節細度    0.01°；    ·諧  波      2～31次 ， 幅度0～20%，相位細度    0.01°·N（N為諧波次數）。直流輸出    ·電壓量程    75mV、75V、150V、300V、500V、1000V，最大輸出容量    20W；    ·電流量程　  0.5A、1A、2.5A、5A、12.5A、25A，      最大輸出容量    20W；    ·電壓、電流調節范圍    0～120%（1000V除外），                調節細度    5×10^－5；    ·電壓、電流輸出穩定度    ≤0.01%/60s（峰－峰值）；    ·電壓調定值準確度    0.05%；　    ·75mV輸出（負載≥5Ω）準確度    0.1%；    ·電流調定值準確度    0.1%。測量下列電量時的準確度    ·正弦波下工頻電壓、電流、有功功率及電能    0.05%；    ·正弦波下工頻交流無功功率及電能    0.1%；    ·頻率（45～65Hz）    0.01Hz；    ·電流對同名相電壓的相位    0.05°； 變送器測量     直流電壓    ±1V、±5V、±10V、±20V、1～5V、2～10V、1～3～5V、2～6～10V    0.02%；     直流電流    ±1mA、±2.5 mA、±5 mA、±10 mA、±20 mA、4～20 mA、4～12～20mA     0.02%；      紋 波    1%；       響應時間    40ms。工作電源    單相 220V±10%，50Hz±5%。使用環境    溫度 20℃±10℃，相對濕度 ≤85%RH。體積重量    460×460×175mm³，約20 kg。
