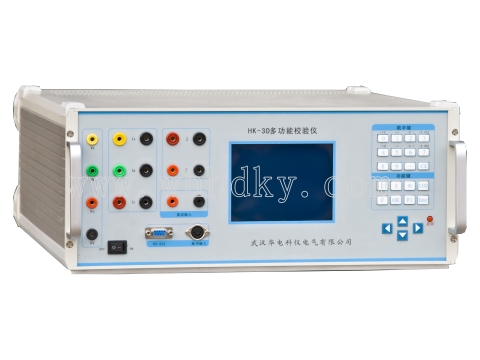

HK-3D型多功能校驗儀產品概述
HK-3D型多功能校驗儀是我公司應用近期科研成果推出的高技術產品。該產品引用先進的設計理念，采用強大的DSP數字處理系統及高精度A/D、D/A轉換器，采納用戶的使用心得，集多年電測儀器研發之大成。該裝置不需另配標準表即可手動或自動校驗各種交直流電壓表、電流表、功率表、相位表、頻率表、功率因數表、同步表等各種指示儀表及電能表；還可校驗各種電量變送器。
功能特點
1、 基于DSP的數字信號合成和數據采集處理技術，使裝置輸出測量穩定可靠。
2、 配置強大的微機管理平臺，可通過微機校驗、傳輸、打印及數據管理。
3、 電壓、電流量程可根據被試表設定，自動換檔。
4、 可以電流對電壓移相，也可電壓對電壓移相。
5、 大屏幕液晶顯示器，彈出式中文菜單，光標任意移動，提供在線幫助提示，操作非常簡便，顯示信息豐富。
6、 表源一體，配有功率，頻率，相位，功率因數及交直流電壓電流標準，校驗時可同時顯示一次及二次值.
7、 自動計算并顯示校驗誤差，校驗結果可存貯、預覽，并可通過計算機管理。
8、 可校驗多量程表、低功率因數功率表等各種電氣儀表。
9、 輸出電壓源、電流源為高精度標準源，內部軟件校準，指標穩定可靠。
10、 負載能力強，可直接帶1uF電容（100V檔）
11、 電壓短路、電流開路自動保護。
12、 嚴格的過載試驗、顛震試驗、誤操作試驗、高溫老化試驗，可靠性非常好。
13、 進口標準機箱，體積小、重量輕，便于攜帶。
|
項 目 |
指 標 |
|
|
電
壓 |
交流量程 |
基本量程：25V、100V、250V、600V |
|
自動量程：15V～600V |
||
|
直流量程 |
基本量程：75mV、25V、100V、250V、600V |
|
|
自動量程：15V～600V |
||
|
調節范圍 |
0～130% UN |
|
|
調節細度 |
0．002%UN |
|
|
最大輸出容量 |
≥25VA/相 |
|
|
精 度 |
0．05級 |
|
|
電
流 |
交流量程 |
基本量程：0.1A、1A、5A、25A |
|
自動量程：0.05A～25A |
||
|
直流量程 |
基本量程：20μA、200μA、2mA、20mA、0.1A、1A、5A、25A |
|
|
自動量程：20μA～20mA及0.1A～25A |
||
|
調節范圍 |
0～130%IN(25A檔，0～120%) |
|
|
調節細度 |
0．002%IN |
|
|
最大輸出容量 |
≥25VA/相 |
|
|
精 度 |
0．05級 |
|
|
頻
率 |
調節范圍 |
45HZ～65HZ |
|
調節細度 |
0.01HZ |
|
|
調定值精度 |
±0.01HZ |
|
|
相
位 |
調節范圍 |
0～359.99° |
|
調節細度 |
0.01° |
|
|
精 度 |
±0.1° |
|
|
三相功率精度 |
0.05級 |
|
|
三相電壓對稱度 |
三相四線120°±0.1° 三相三線60°±0.1° |
|
|
電壓電流波形失真度 |
< 0.1% |
|
|
電壓、電流、功率穩定度 |
≤0.01%(1分鐘) |
|
|
直流測量精度 |
0.01級（0～±24mA、0～±12V） |
|
|
裝置綜合誤差 |
0.05% |
|
|
重量 |
18kg |
|
|
體積 |
432×428×175 |
|
|
供電電源 |
220V±10% |
|
