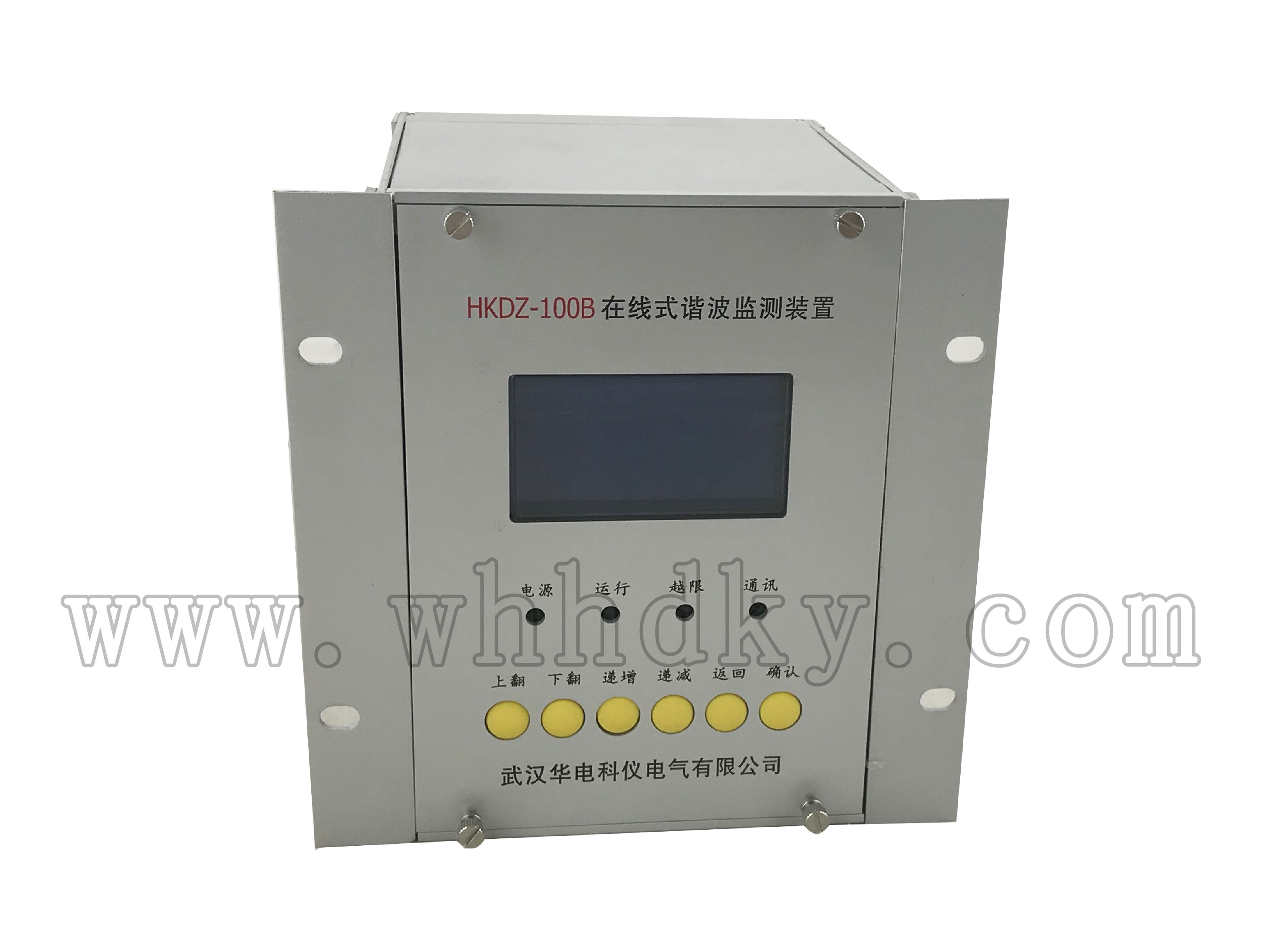

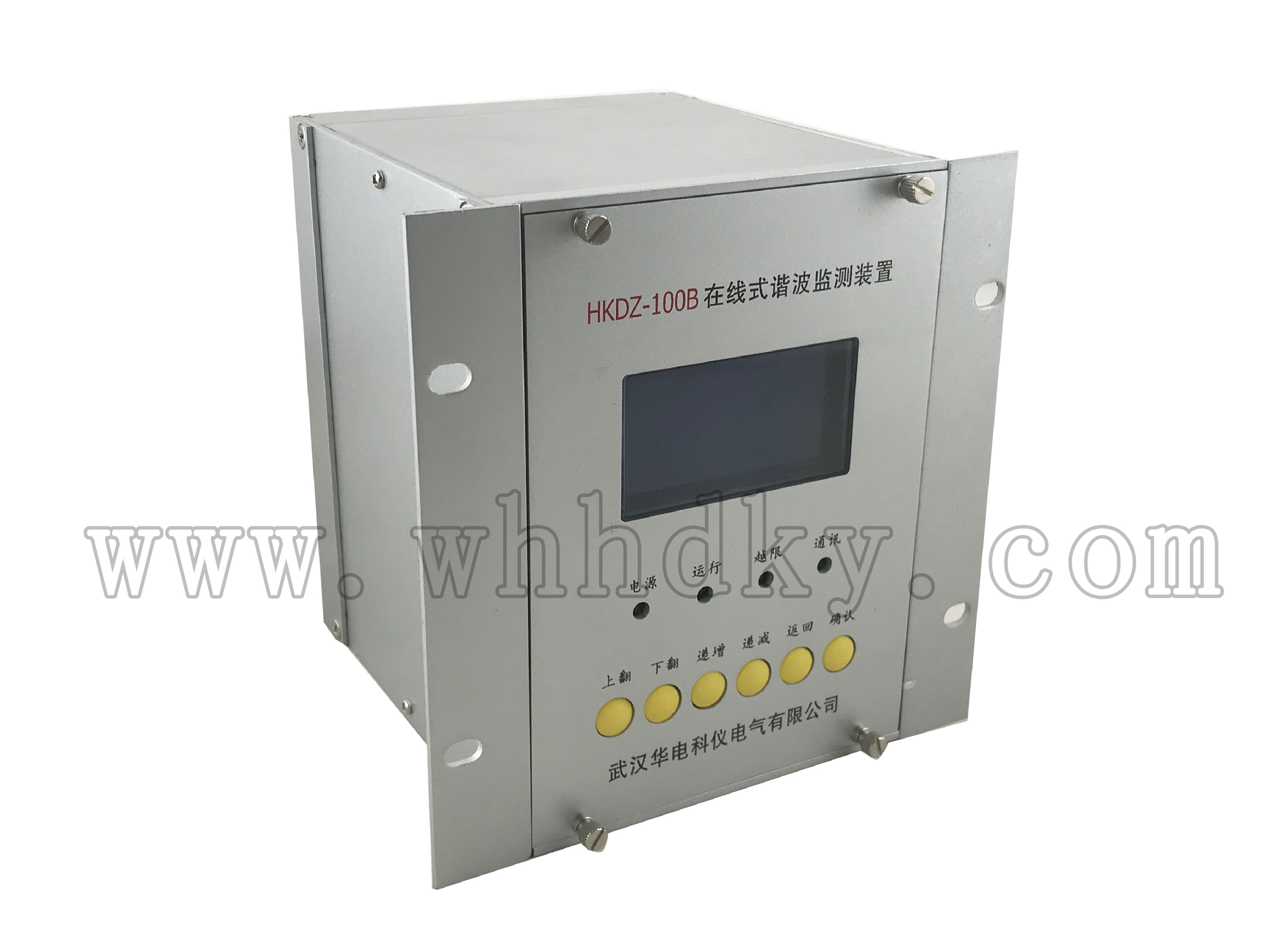

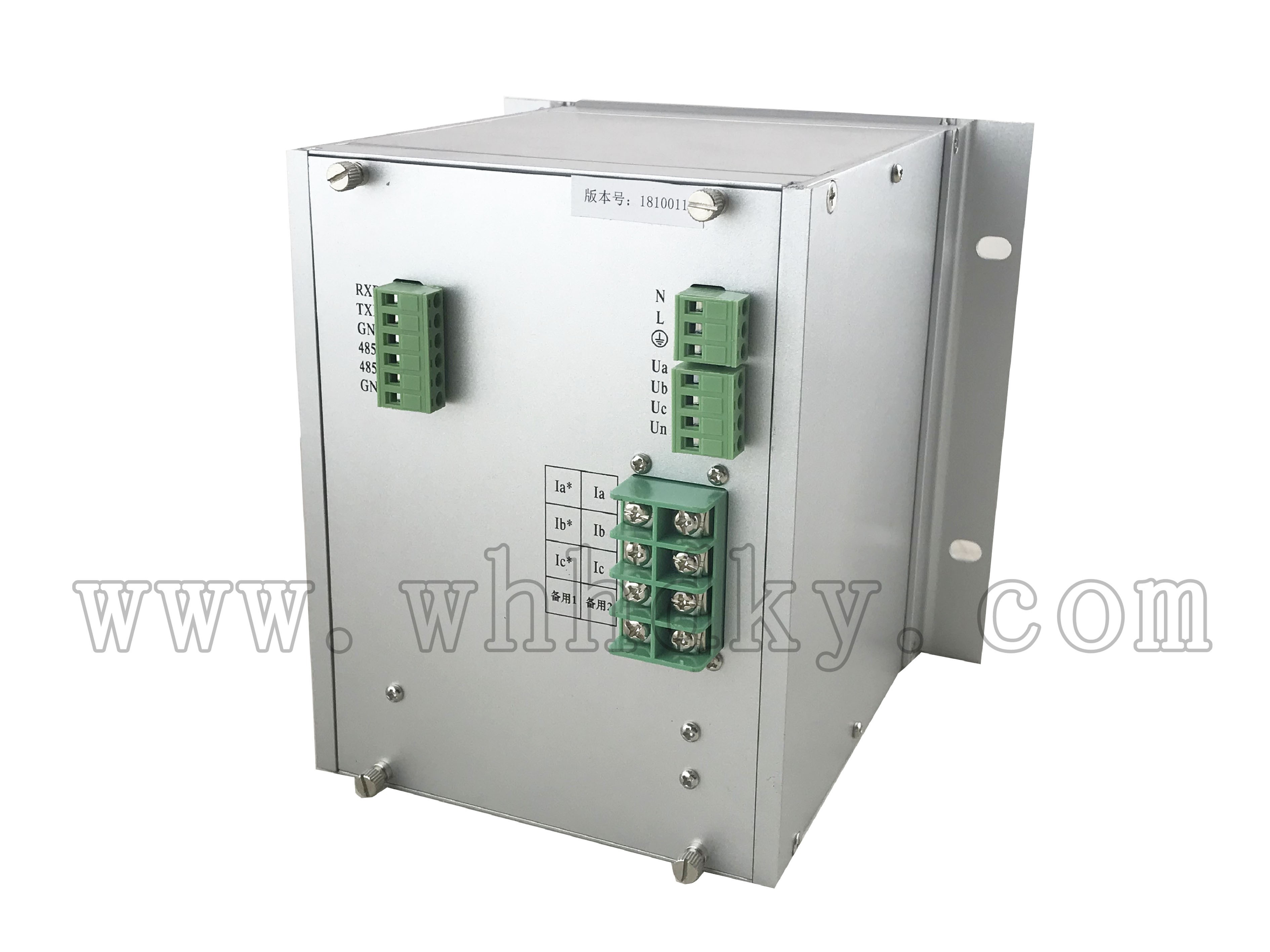

HKDZ-100B在線式諧波監測儀產品概述

隨著電力電子裝置的廣泛使用，非線性負荷不斷增加，電網中的諧波含量也不斷上升，諧波污染對電力系統安全、穩定、經濟運行構成潛在威脅，給周圍電氣環境帶來極大影響。如：消耗電力系統的無功儲備；增加輸電線損耗；增加了電機的附加諧波損耗，使其發熱，縮短使用壽命；使電能測量產生較大誤差；造成重要的和敏感的自動控制和保護裝置工作紊亂，誤動和拒動的現象增加，導致可靠性下降等。

HKDZ-100B在線式諧波監測儀是我公司新一代產品，能夠?qū)崟r(shí)監測和分析電網中母線及線路的電壓和電流的基波及2～30次諧波，可對諧波越限給出報警，并通過RS485或RS232通信接口將數據上傳至后臺監控系統，滿足用戶對電能質量的監測要求。

本裝置廣泛適用于380V至220kV各電壓等級的發電廠、變電站、石油、煤礦、鋼鐵、冶金、化工等大型廠礦企業的供電系統。

Ø 采用先進的工業級中央處理器，運算速度快、工作狀態穩定、抗干擾性能強。

Ø 裝置采用頻率自動鎖定技術，當系統頻率發生變化后，裝置仍能得出正確的分析結果。

Ø 基于快速傅里葉變換原理，運算結果快速準確，可對電力線路的基波及2至30次諧波電壓、電流、總諧波畸變率進行日常監測。

Ø 人機界面友好，漢字顯示，操作簡單、直觀。

Ø 裝置可記錄60條越限記錄。

環境要求

Ø 戶內使用，通風應良好 。

Ø 環境溫度：-10℃ ～ +50℃

Ø 相對濕度：小于90%，表面無凝露 。

Ø 大氣壓力：80 ～ 110Kpa 。

Ø 海拔高度：< 2000m 。

Ø 周圍介質無導電塵埃與導致金屬或使絕緣損壞的腐蝕性氣體、霉菌等。

技術參數

Ø 工作電源：AC/DC220V（如有特殊要求請?jiān)谟嗀洉r(shí)說明），功耗≤20W。

Ø 信號的測量范圍：電壓：5~450V；PT回路功耗  0.5VA/相。

Ø 電流：0.06A ~6A；CT回路功耗  0.5VA/相。

Ø 通信接口：RS232/485（任選其一，請?jiān)谟嗀洉r(shí)說明），波特率600～19200bps。

Ø 通信規約：內部規約接口（串口1）。

Ø  103規約/modbus（串口2）。
