HK-DLBC HK-DLBC 電量記錄分析儀（故障錄波儀）產品概述

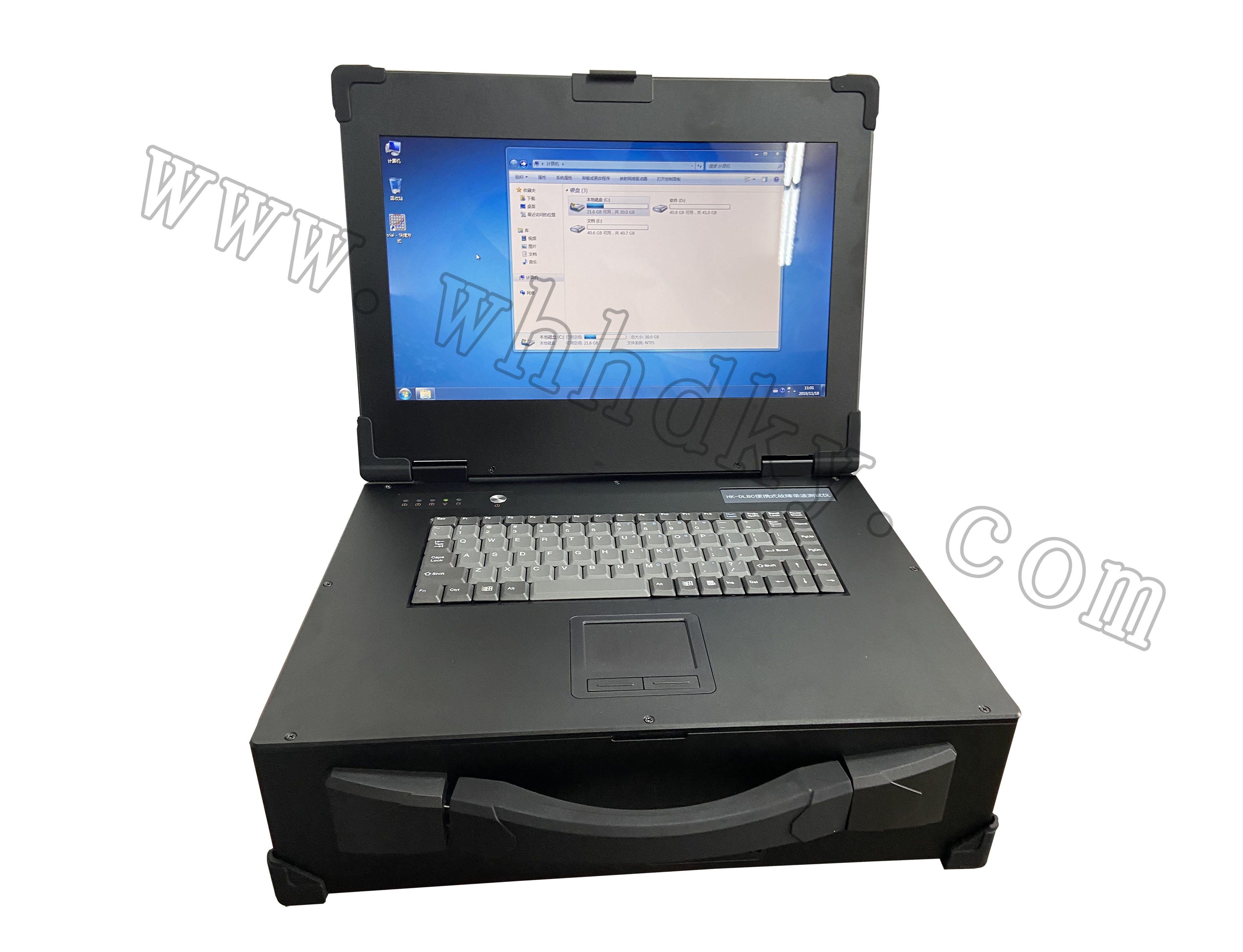

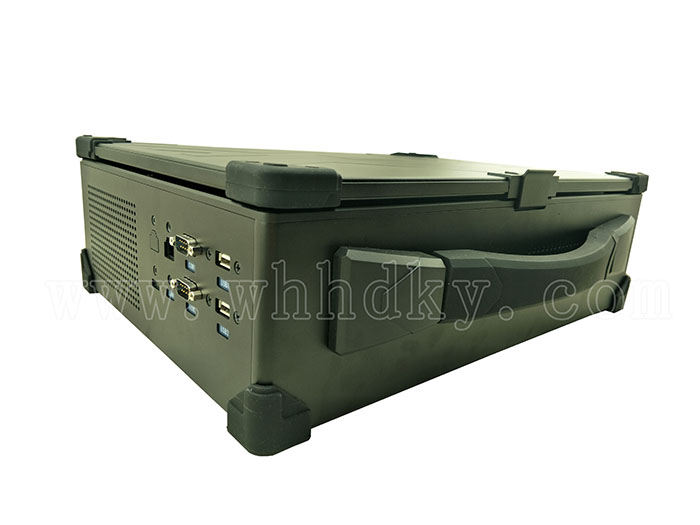

         HK-DLBC 便攜式電量記錄分析儀（故障錄波儀），是一款是基于工業便攜機結構，以高性能DSP、高精度ADC芯片、嵌入式操作系統為硬件、軟件架構，集數據采集、處理、傳輸、存儲、分析等功能為一體的便攜式裝置。

        DSP采集芯片進行數據采集、計算，從而實現全數字模擬信號濾波，靈活多樣的采樣頻率從 10K/s、20K/s、50K/s、100K/s可以讓用戶選擇，可用于暫態電氣信號的波形錄制、分析。

       采用先進工控內核，結合嵌入式操作系統，用戶可以很方便地進行數據存儲、備份、分析、輸出等操作。

便攜式錄波儀是一款集故障錄波、發電機特性試驗等功能于一體的智能儀器，以其體積小，功能強，適用范圍廣，配置靈活等諸多優點被廣大用戶所青睞，是一個電力工作者常備的實用工具，它將為電力工業生產及技術進步做出應有的貢獻。

故障錄波儀>>>>點擊進入                便攜式電量記錄分析儀>>>>點擊查看

主要功能包括：

1、 故障錄波：可對接入設備中的工作參量進行監測并完成故障時的數據記錄及故障數據分析；

 2、實時監測：裝置可實現模擬量、開關量實時監測顯示功能；

3、計算量：有功功率、無功功率、頻率、正序、負序、零序、矢量和（差）和相角等，并對所生成的計算量進行實時顯示；

4、發電機總啟動電氣試驗：可以完成發電機特性試驗，包括發電機空載試驗，發電機短路試驗，主勵空載、負載試驗等；勵磁試驗，包括零起升壓試驗、滅磁試驗、10%階躍試驗等；同期試驗；用戶要求的其它試驗。

本儀器可用于電力系統或其他行業的關鍵設備的在線監測；也可作為便攜式儀器，用于各種工業設備的故障的監錄、分析；或利用其數據處理計算能力，作為數據源，向其他系統提供實時數據。

1、16路模擬通道特性

通道隔離耐壓1500VDC

A/D分辨率 ： 16位

有效值準確度：0.2%

模擬量采樣頻率：10K/s、20K/s、50K/s、100K/s可選

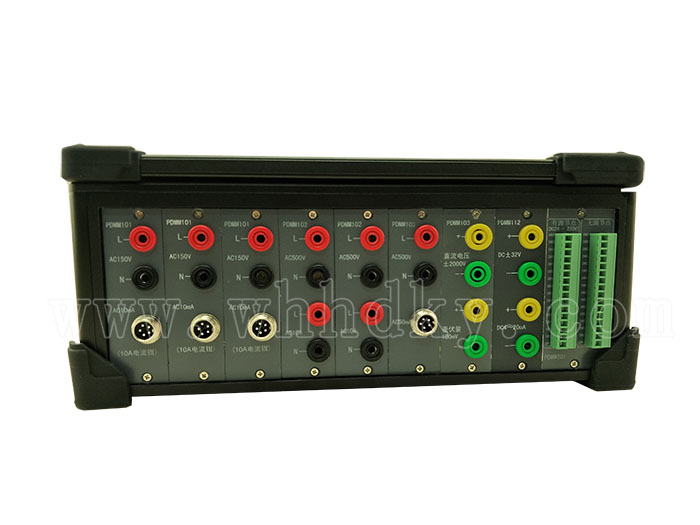

共有8個模擬信號處理模塊，每個模塊由2路模擬通道組成，通道配置如下：

交流電壓AC150V 3路      內阻 > 80kΩ

交流電流鉗AC10A 3路      內阻 < 0.1Ω

交流電流AC10A 2路      內阻 < 0.1Ω

交流電壓AC500V 3路      內阻 > 80kΩ

交流電流鉗AC100A 1路      內阻 < 0.1Ω

直流電壓DC±2000V        1路      內阻 > 1MΩ

直流電壓DC±32V      1路      內阻 > 15kΩ

直流電壓DC±100mV        1路      內阻 > 8kΩ

直流電流DC4-20mA      1路      內阻120Ω

1、 16路開關量通道特性

開關量事件分辨率：0.1ms

標準配置:8路無源節點和8路有源節點（有源節點外部電壓：DC24V-220V）。

2、 故障啟動方式

模擬量：突變、過量、欠量

開關量：變位（閉合、斷開）
