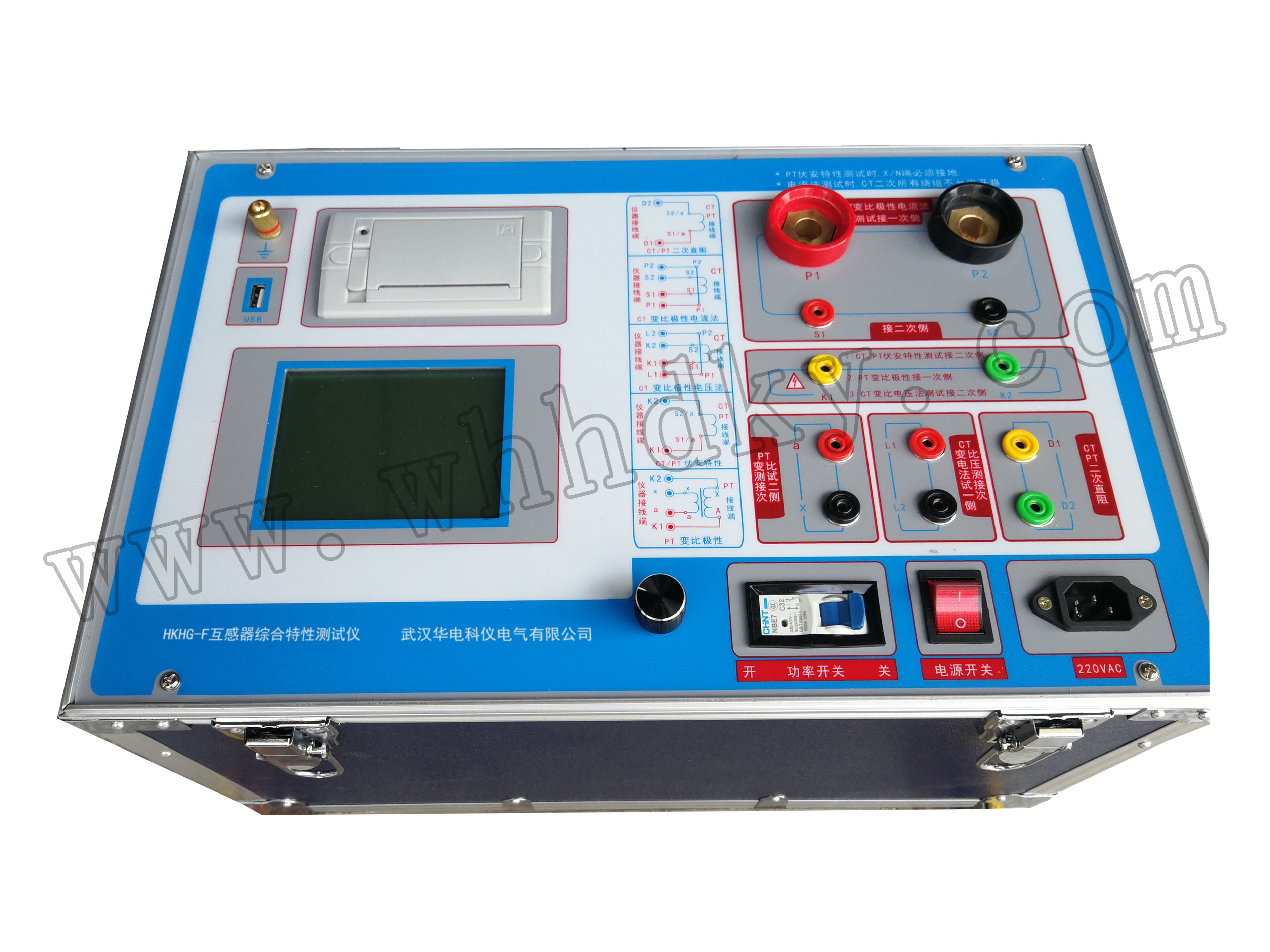

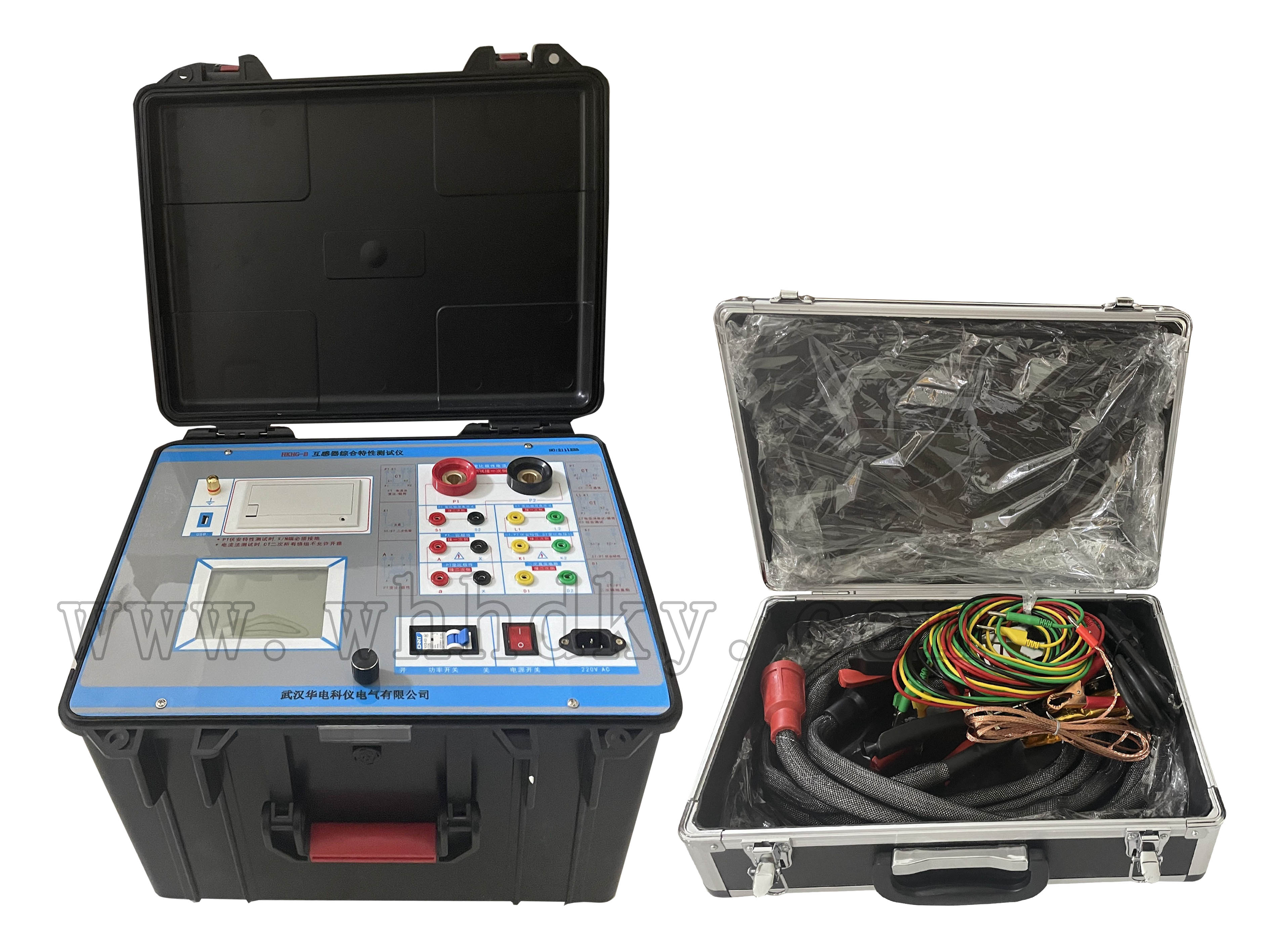

HKHG-F互感器綜合特性測試儀產品概述
設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
|
CT（保護類、計量類） |
PT |
|
• 伏安特性（勵磁特性）曲線 |
• 伏安特性（勵磁特性）曲線 |
|
• 自動給出拐點值 |
• 自動給出拐點值 |
|
• 自動給出5%和10%的誤差曲線 |
• 變比測量 |
|
• 變比測量 |
• 極性判斷 |
|
• 比差測量 |
• 比差測量 |
|
• 相位（角差）測量 |
• 相位（角差）測量 |
|
• 極性判斷 |
• 交流耐壓測試 |
|
• 一次通流測試 |
• 二次負荷測試 |
|
• 交流耐壓測試 |
• 二次繞組測試 |
|
• 二次負荷測試 |
• 鐵心退磁 |
|
•二次繞組測試 |
|
|
• 鐵心退磁 |
|
1. 支持檢測CT和PT、單機輸出電壓0-2500V，電流0-1000A.
2、滿足 GB1207、GB1208等規程要求.
3、無需外接其它輔助設備，單機即可完成所有檢測項目.
4、自帶微型快速打印機、可直接現場打印測試結果.
5、采用智能控制器，操作簡單.
6、大屏幕液晶，圖形化顯示接口.
7、按規程自動給出CT/PT（勵磁）拐點值.
8、自動給出5%和10%誤差曲線.
9、可保存3000組測試資料，掉電后不丟失.
10、支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告.
11、小巧輕便≤22Kg，非常利于現場測試.
測試儀主要測試功能
|
CT（保護類、計量類） |
PT |
|
• 伏安特性（勵磁特性）曲線 |
• 伏安特性（勵磁特性）曲線 |
|
• 自動給出拐點值 |
• 自動給出拐點值 |
|
• 自動給出5%和10%的誤差曲線 |
• 變比測量 |
|
• 變比測量 |
• 極性判斷 |
|
• 比差測量 |
• 比差測量 |
|
• 相位（角差）測量 |
• 相位（角差）測量 |
|
• 極性判斷 |
• 交流耐壓測試 |
|
• 一次通流測試 |
• 二次負荷測試 |
|
• 交流耐壓測試 |
• 二次繞組測試 |
|
• 二次負荷測試 |
• 鐵心退磁 |
|
•二次繞組測試 |
|
|
• 鐵心退磁 |
|
|
項 目 |
參 數 |
|
|
工作電源 |
AC220V±10% 、50Hz |
|
|
設備輸出 |
0～2500Vrms， 5Arms（20A峰值） |
|
|
大電流輸出 |
0～1000A |
|
|
勵磁精度 |
≤0.5%（0.2%*讀數+0.3%*量程） |
|
|
二次繞組 電阻測量 |
范圍 |
0.1～300Ω |
|
精度 |
≤0.5%（0.2%*讀數+0.3%*量程） |
|
|
二次實際 負荷測量 |
范圍 |
5～1000VA |
|
精度 |
≤0.5%（0.2%*讀數+0.3%*量程）±0.1VA |
|
|
相位測量 （角差） |
精度 |
±4min |
|
分辨率 |
0.1min |
|
|
比差 |
精度 |
≤0.05% |
|
CT 變比測量 |
范圍 |
≤25000A/5A（5000A/1A） |
|
精度 |
≤0.5% |
|
|
PT 變比測量 |
范圍 |
1～500KV |
|
精度 |
≤0.5% |
|
|
工作環境 |
溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m |
|
|
尺寸、重量 |
尺寸：400mm × 250mm × 250mm ， 重量：≤22Kg |
|
