產品關鍵字：手持式繼電保護測試儀、手持式報文分析儀

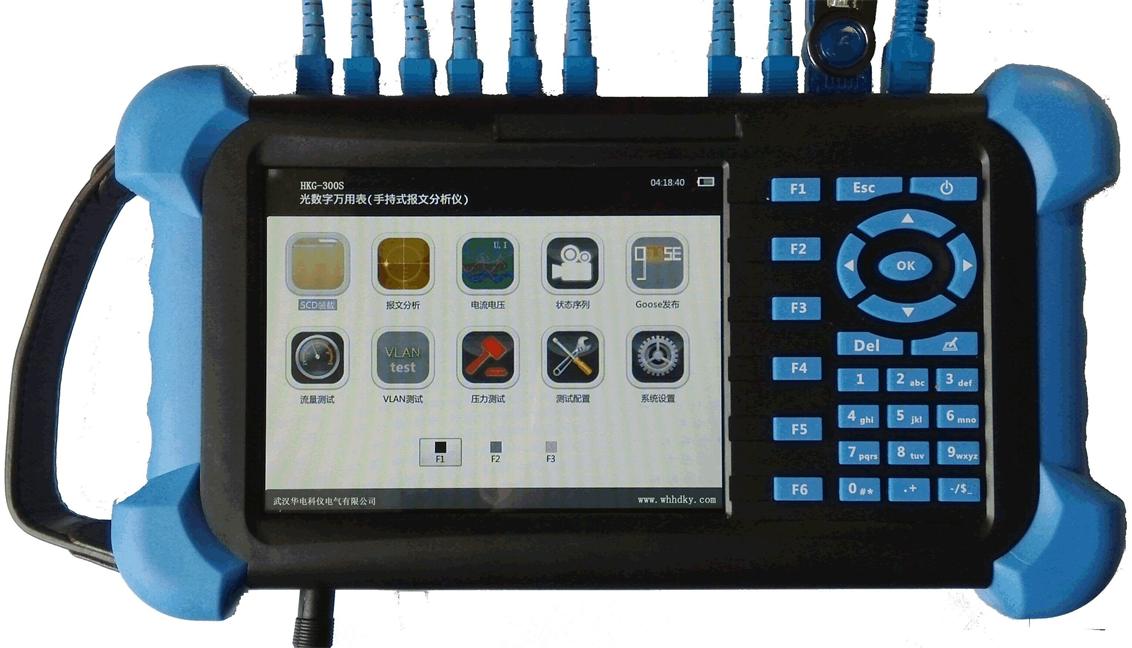

    HKG-300S數字萬用表是武漢華電科儀電氣有限公司針對數字化/智能變電站網絡通信過程推出的一款專用測試工具。自動偵測過程層通訊報文信息并解析，通過有效值、相位、波形以及開關量狀態等多種方式給直觀呈現給用戶，并對報文進行分類統計，同時支持報文發送測試，提供多種保護校驗模塊，是數字化/智能變電站安裝、調試、運行和維護的必備工具。

    其主要支持以下協議：

    2  IEC61850-9-1

    2  IEC61850-9-2/LE（含國網點對點）

    2  IEC61850 Goose

    2  IEC60044-7/8

    2  許繼私有FT3報文

    2  IEEE1588,IRIG-B,PPS

    2  MMS

HKG-300S光數字萬用表產品性能特點：

通用版本：

1、采用5.7吋真彩液晶顯示屏，640px×480px，支持觸摸屏+鍵盤操控模式；

2、具有2對光以太網口，2對光串口，1個IRIG-B同步口；

3、可模擬合并單元（MU）輸出IEC61850-9-1/2光數字報文，對光數字繼電保護裝置進行測試；

4、支持SCL文件（SCD、ICD、CID等）導入以提取需要的裝置實例配置信息，完成測試配置；

5、支持網絡報文偵聽，并自動與SCL文件進行匹配，對不相符的項目進行標記；

6、支持電壓電流輸出測試，6路電壓6路電流可映射至多個采樣值控制塊輸出；

7、支持狀態序列輸出測試，并具有短路故障計算功能；

8、支持GPS觸發輸出采樣值，可實現多機同步輸出測試；

9、光串口IEC60044-8報文傳輸速率2.0Mbps~10.0Mbps可選；

10、支持SV報文輸出時間均勻性、額定延時監測；

11、支持光口數據流量監測；

12、支持GOOSE發送機制監測；

13、具有光數字SV控制塊的極性校核功能和核相功能；

14、具有光口數據轉發功能，可用于串行偵測報文；

15、支持單纖網絡連接（無Link模式）；

16、支持SV、GOOSE及IEEE1588報文監測，支持波形、幅值、相位、頻率、諧波、離散度、異常報文、變位記錄等數據呈現方式；

17、支持SV報文重采樣；

18、內置11000mAh可充電鋰電池供電，連續工作時長≥6小時。

專業版本：

19、支持交換機VLAN測試；

20、支持MMS報文收發測試；

21、支持PCAP數據回放測試；

22、支持智能終端SOE響應時間測試；

23、支持網絡壓力輸出測試；

24、支持異常報文模擬輸出測試；

25、支持定值校驗、差動試驗、諧波輸出試驗等多種保護校驗測試功能；

26、支持網絡報文抓包分析測試。

定制服務：

為了滿足客戶（特別是保護廠家）對不用應用的需求，我們還為客戶提供貼心的軟件定制服務！

HKG-300S光數字萬用表主要技術指標：

1、光以太網口

數量：2對

類型：SC，100Mbits/s；

波長：1310nm；

協議：IEC61850-9-1/2/LE SV，Goose，IEEE-1588（P2P/E2E，自適應）；

2、光串口

數量：2對

類型：SC；

波長：850nm；

協議：IEC60044-7/8 FT3幀格式報文；

傳輸方式：曼碼或異步串口；

波特率：2M~10M可設；

3、同步接口

數量：1個

類型：SC

協議：IRIG-B，PPS

4、測試性能

SV報文發送均勻性：<1us；

GS事件分辨率：<1us；

報文接收時標精度：<25ns；

SV采樣值幅值精度：<0.05%；

SV采樣值相位精度：<0.005°；

SV采樣值頻率精度：<0.001Hz；

IRIG-B碼同步對時精度：<400ns；

IEEE-1588網絡對時精度：<100ns；

畫面刷新時間：<1s；
