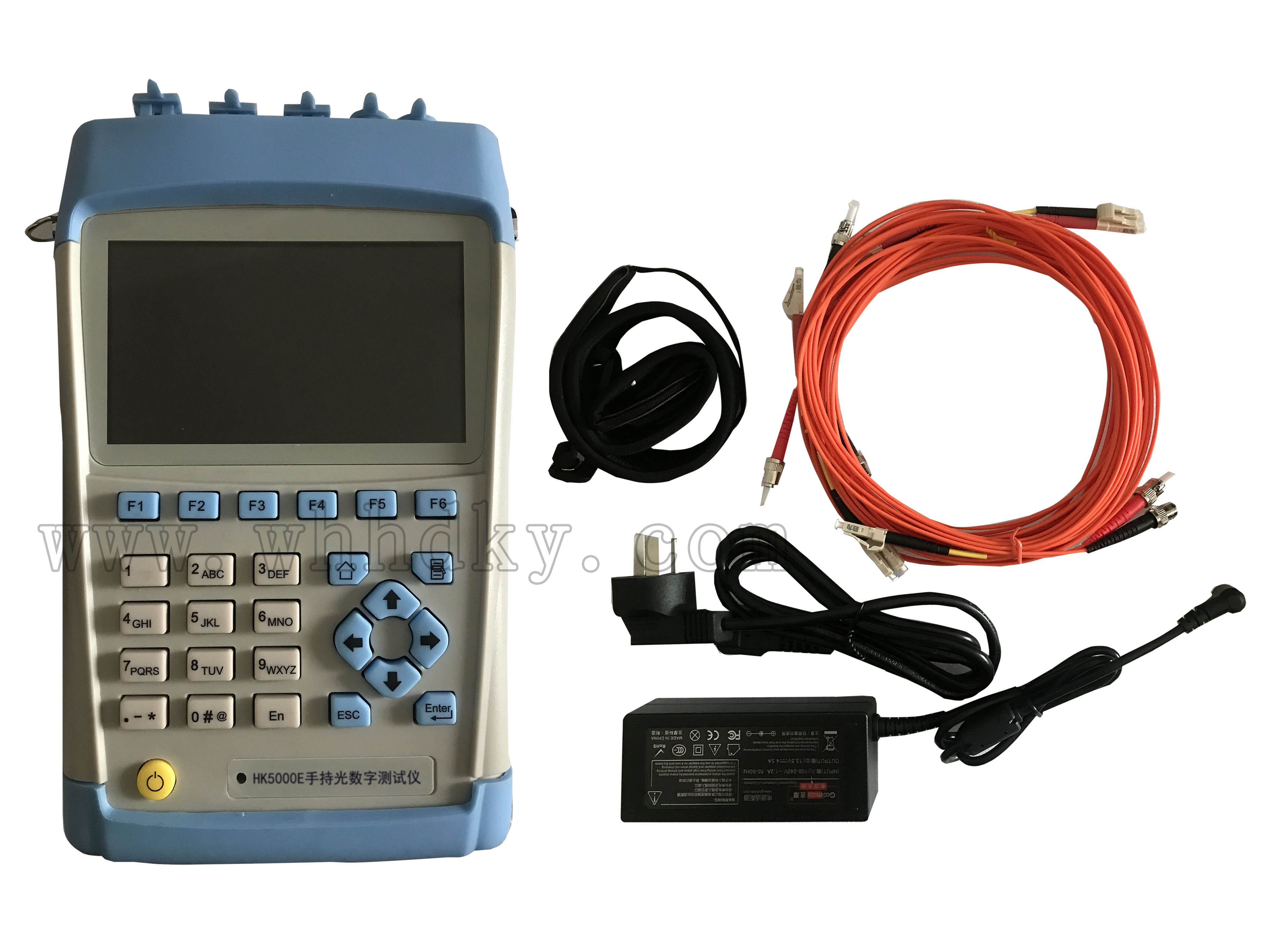

測試儀應用于智能變電站安裝調試、運行維護和故障檢修等場合，應配置至少4對光以太網、1對光串口、1個充電接口以及SD卡接口。

1) 應支持SD卡導入全站配置SCD文件，提取測試需要的實例配置信息，支持按IED設備自動完成SV、GOOSE發送及接收測試配置，支持對比SCD文件和實際接收的報文參數，標記出與SCD配置文件不一致的參數信息；
2) 應支持IEC61850-9-1、IEC61850-9-2、IEC60044-8(FT3)格式的采樣值SV報文輸出測試，SV采樣值支持雙AD配置，并可按有效值、相位、頻率步長增減采樣值輸出，品質位可修改，MU檢修狀態可置；
3) 支持采樣值SV多個狀態按設定的序列輸出，并具有短路計算及故障模擬功能，支持疊加諧波；
4) SV采樣值按FT3格式輸出時，報文傳輸速率應支持2.5Mbps、5Mbps可選，適應不同技術要求下的各種繼電保護裝置測試；
5) SV采樣值報文可按設定的GPS時間觸發輸出，實現聯合同步輸出測試；
6) 支持GMRP組播報文發送測試；
7) 支持網絡報文偵聽，可自動偵聽網絡上SV、GOOSE、IEEE1588、GMRP等報文，并能顯示不同類別報文類型和流量、報文幀結構信息及源碼信息；
8) 支持報文偵聽與轉發，可實現SV、GOOSE信號同步接收，便于信號同步對比監測；
9) 支持光以太網單纖收發報文，滿足電力系統光數字保護單收單發的工況；
10) 支持SV采樣值報文接收監測，對SV采樣值報文，可顯示SV采樣值有效值、波形、序量、相量、諧波、功率、雙AD等信息；可進行丟幀統計、時間均勻性分析(SV采樣值離散度分析)，標記SV報文失步信息、MU檢修狀態，支持MU延時測量；
11) 支持不同MU對比測試，可顯示不同MU時間差、通道相位差，支持差流計算；
12) 支持GOOSE報文接收監測，可顯示GOOSE通道值、變位信息列表，并支持GOOSE發送機制測試，可測試GOOSE間隔參數，支持GOOSE延時測試；
13) 支持IEEE1588、光IRIG-B碼、PPS接入，可顯示IEEE1588時鐘、B碼對時信息；
14) 支持智能變電站核相及CT極性測試，兼容傳統電磁式互感器與光電式互感器，支持保護及測量繞組極性校核；
15) 具備開入及開出接點，支持智能終端GOOSE轉開出、開入轉GOOSE響應時間測試；
16) 支持光功率測試，支持接收光功率與發送光功率測試；
17) 支持SV、GOOSE異常報文記錄功能，可顯示異常報文前后記錄；
18) 支持網絡報文監測和網絡報文記錄功能，記錄格式為PCAP標準格式；
19) 支持以被測對象或以模擬對象導入SMV，GOOSE配置，并可查看裝置之間連線及虛端子。
20) 支持圖形彩色液晶顯示，并具有直觀友好的界面菜單，按鍵操作快捷方便；
21) 支持電流電壓、狀態系列等通用功能測試，支持專用的繼電保護測試功能，包括距離保護、零序過流、零序方向、主變差動、主變零序、母線差動、過激磁、電流反時限、低周減載、低壓減載、整組測試等，測試中支持保護動作信號接收，測試方便快捷，測試結果直觀清晰，滿足變電站現場及實驗室環境下保護調試、定檢及保護特性測試的需要；
22) 依據點表測試模板，可按點號順序地進行遙信、遙測、遙控傳動，測試過程中不再需要進行數據模型及通信參數配置，測試結果可在測試儀中直接進行標注；可導出測試結果生成測試報告；
23) 遙測傳動可按內置的電壓、電流、功率因數等典型試點值進行測試，CT、PT變比自動與點表進行匹配；
24) 具有任意電壓電流測試功能，12路電壓12路電流可映射至多個采樣值控制塊輸出，支持雙AD配置，輸出采樣值采樣率4kHz/12.8kHz可設；
25) 支持狀態序列功能，可模擬短路故障對保護動作等遙信量進行測試；
26) 支持MMS+GOOSE的綜合排查功能，方便站控層與過程層異常情況的準確定位；
27) 具有網絡壓力測試功能，支持壓力數據流及業務數據流的綜合輸出，實現網絡壓力條件下保護、測控、合并單元、智能終端等IED設備動作行為或關鍵指標測試；
28) 具有PCAP解析/錄波分析功能，可以對PCAP文件/COMTRADE文件進行離線分析，支持SV/GOOSE報文的波形顯示與分析（放大/縮小/全景顯示）；
29) 具有MMS接口，可模擬MMS客戶端，實現壓板、定值、遙信、遙測、錄波文件、動作簡報、數據模型的可視化；
30) 采用可充電鋰電池供電，方便攜帶使用。

內置鋰電池供電;  電源適配器交流電壓：220V，-20%~＋15%；頻率：50Hz，允許偏差-2%~+2%； 整機裝置功耗≦3W。
1) SV采樣值報文發送時間均勻性優于100ns；
2) 30.0Hz~70.0Hz范圍內，SV電壓采樣值測量精度優于0.1%，相位精度優于0.01o；SV電流采樣值測量精度優于0.1%，相位精度優于0.01o；頻率測量精度內優于0.002Hz；
3) 對GOOSE事件的分辨率≤1ms；
4) 可采用IRIG-B碼（DC）或PPS對時，對時誤差不大于1μs；
5) 動態畫面響應時間< 2s；
6) 遙測信息響應時間< 2s；
7) 遙信變化響應時間<2s ；
8) 液晶屏規格：16:9真彩色，4.3英寸；
充滿電后，正常工作時間不小于8小時。

外形尺寸：不大于140mm（W）× 200mm（H）× 60 mm（D）；
測試儀重量：不大于0.8kg
