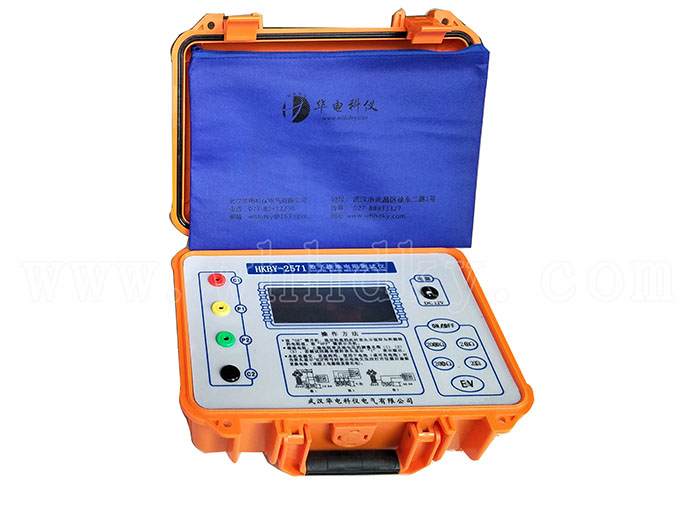

HKBY-2571數字接地電阻測試儀適用于電力、郵電、鐵路、石油、化工、通信、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體阻值，本表還可測量土壤電阻率及地電壓。
工作原理為由機內的DC/AC變換器將直流變?yōu)榻涣鞯牡皖l恒流，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大， 再經過檢波送入表頭顯示。借助倍率開關可得到三個不同的量限： 0-2Ω、0-20Ω、0-200Ω、0-2000Ω。
1.應用了DC/AC變換技術，集三端鈕、四端鈕量方式為一體，使用電源可交、直流兩用。
2.采用鎖相同步跟蹤檢波方式，及開關電容濾波器，使抗干擾能力極強。
3.摒棄了傳統的人工手搖式發電方式，不需人力做功。
4. 不需人工調節平衡，一目了然的面板觸摸鍵操作，LCD數字顯示使得測量十分方便和迅速，消除了指針式儀表的視覺誤差。
5.允許的輔助接地電阻阻值很大，更好的保證了測量精度，分辨率高。
6. 除測試接地電阻外，還可以測試低壓電阻導體電組值。土壤電組率以及交流地電壓。
|
測量范圍 |
恒流值 |
測量精度及誤差 |
分辯率 |
輔助接地電阻 |
||
|
0-1.999Ω 2-19.99Ω 20-199.9Ω 200-1999.9Ω AC:0-19.99V |
10mA(2Ω檔) 10mA(20Ω檔) 1mA(200Ω檔) 1mA(2000Ω檔) <±（10%+1d） |
0-0.2Ω<±（3%+1d） 0.2-1999.9Ω <±(1.5%+1d) 1-20V≤±(3%+1d) |
0.001Ω 0.01Ω 0.1Ω 1Ω 0.01V |
Rc:2Ω 20Ω檔<1KΩ 200Ω檔Ω<10KΩ Rp:<50KΩ 誤差:<±5% |
||
|
地 電 阻 |
<5V± 頻有效值 <±5% |
功 耗 |
濕度 |
85%RH |
電 源 |
重量：<1.8Kg |
|
|
|
最大≤2W |
溫度 |
0℃—40℃ |
DC12V |
體 積： 220×200×110 (mm3) |
