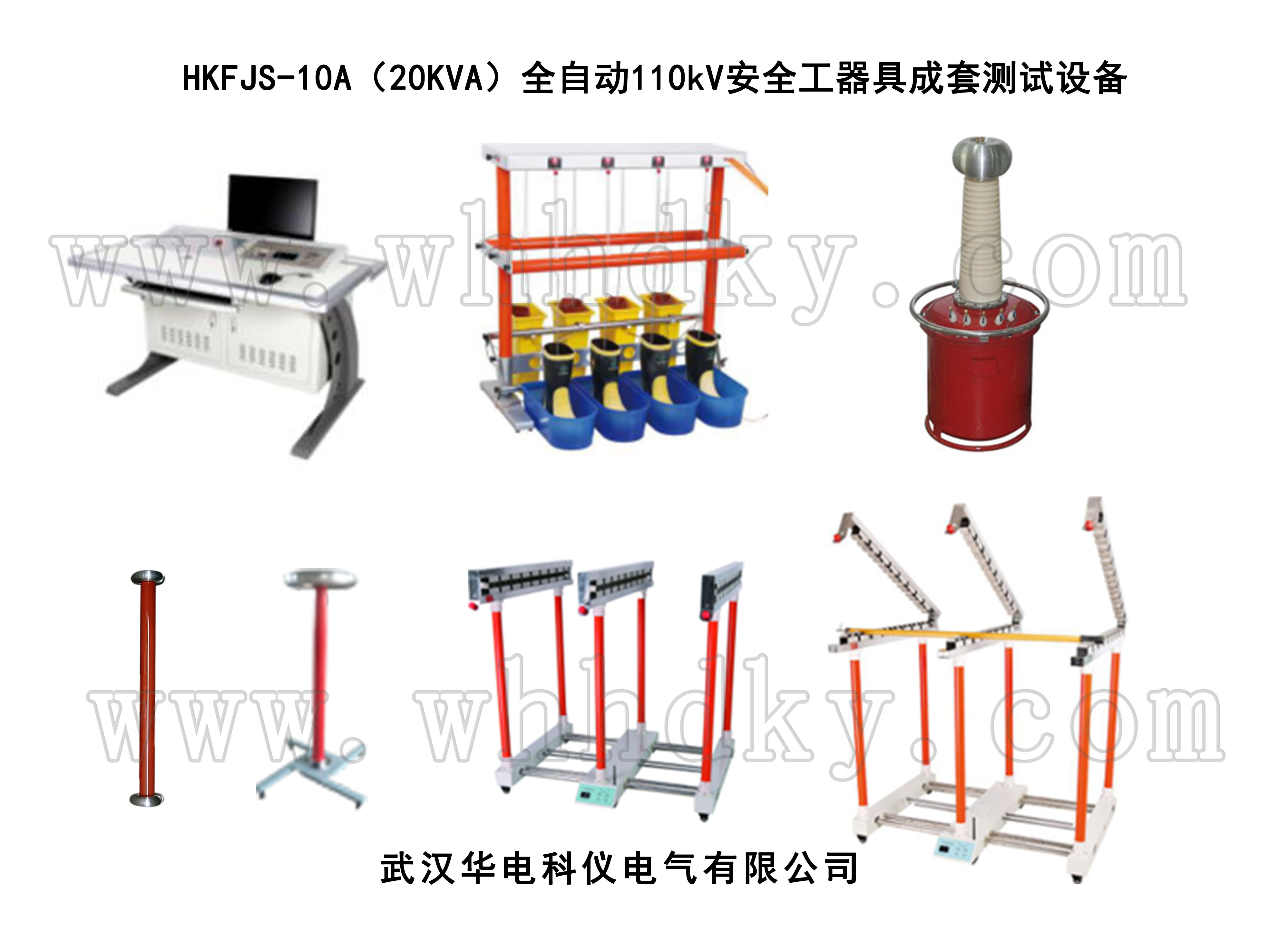

HKFJS-10A（20KVA）全自動110kV安全工器具成套測試設備產品簡介：
2014年6月11日國家電網公司[2014]748號文件《國家電網公司電力安全工器具管理規定》第四章試驗與檢驗，對國網公司所屬單位安全工器具試驗、檢驗、管理提出了具體要求：
第二十一條安全工器具應通過國家、行業標準規定的型式試驗，以及出廠試驗和預防性試驗。進口產品的試驗不低于國內同類產品標準。
第二十二條安全工器具應由具有資質的安全工器具檢驗機構進行檢驗。預防性試驗可由經公司總部或省公司、直屬單位組織評審、認可，取得內部檢驗資質的檢測機構實施，也可委托具有國家認可資質的安全工器具檢驗機構實施。
第二十三條加強公司各級安全工器具檢測試驗中心建設，完善工作網絡和體系，有效開展檢測試驗工作，及時發現安全工器具缺陷和隱患，保障使用安全。
第二十四條公司總部委托具備相應資質和能力的安全工器具質量監督檢驗機構，提供安全工器具監督管理和技術支撐服務。省公司級、地市公司級單位安全工器具檢測試驗機構負責所屬單位安全工器具試驗檢驗及技術監督工作。有條件的縣公司級單位可設置安全工器具檢測機構，負責本單位安全工器具試驗檢驗工作。施工企業可根據國家相關標準自行檢驗或委托有資 質的第三方進行檢驗。
國網公司董事長舒印彪十分重視安全工作，2016年11月7日在北京發表講話，對今后工作重點、第一項就提出對安全工作的要求；
“牢固樹立安全第一的意識，時刻警鐘長鳴、如履薄冰，狠抓安全措施落實、隱患排查整治、基礎能力提升，堅決遏制重特大事故發生。
安全工作重在履責。
提高本質安全水平。
強化作業現場安全。”
綜上所述，電力安全工器具的檢測能力成為國網公司省市級單位甚至縣級單位的需要重點配備的設備，以達到國網公司提出的檢測能力要求。
1、 儀器試驗方法符合DLT1476《電力安全工器具預防性試驗規程》的要求。
2、 試驗臺采用手自一體化設計，可以由計算機完成所有自動控制功能。關閉計算機采用試驗臺也可以完成自動測試的功能。
3、 采用計算機控制時可以實時顯示試驗電壓及8路泄漏電流曲線。
4、 試驗過程全自動進行，按照75%試驗電壓以下1kV/S, 75%試驗電壓以上0.1kV/S的速度試驗，維持試驗電壓，計時到自動降壓并記錄泄漏電流，回零后自動斷電，并給出提示，試驗結束。
5、 設備具有過流、過壓、擊穿保護。
6、 試驗設備具有高壓危險警示燈顯示。
7、 儀器采用大屏幕液晶漢字顯示，一屏顯示輸出電壓、輸入電流、高壓泄流電流、計時時間等參數以及漢字提示內容。
8、 配備絕緣靴手套耐壓臺同時進行8只絕緣靴或絕緣手套的試驗，分別測量泄漏電流。
9、 絕緣靴手套耐壓臺采用紅外通訊專利技術，使操作臺與高壓系統徹底隔離，確保試驗人員安全。
10、 絕緣靴手套耐壓臺具有專用接地容器，便于操作。
11、 絕緣靴手套耐壓臺每路試品均具備高壓分?jǐn)鄼C構，當任意一路擊穿時，該路試品將自動脫離高壓，不影響試驗的進行
12、 配備無線遙控電動絕緣桿試驗支架，可以進行35kV絕緣桿整體耐壓試驗。
13、 配備無線遙控A型電動驗電器試驗支架，可以進行35kV以下驗電器啟動電源檢測。
14、 試驗臺備有微型打印機，可以隨時打印測試結果。
15、 安裝LED漢字安全保護顯示屏，顯示試驗狀態及試驗項目。
HKFJS-10A（20KVA）全自動110kV安全工器具成套測試設備主要技術參數：
輸出電壓量程： 250V（120*2=240kV）
電壓測量誤差： ＜ 0.2 %U+0.3%滿度
輸入電流量程： 0 ~ 50.0 A
電流測量誤差： ＜0.2%I+0.3%滿度
數顯計時： 10 ~ 990 S
額定輸出電壓： 100 kV
額定輸出容量： 10 kVA
絕緣靴泄漏電流量程： 25.0mA
泄漏電流測量誤差： ＜1 %±1個字
泄漏電流分辨率： 0.1 mA
試驗變壓器
試驗系統配置充氣式100kV試驗變壓器，為精確測量試驗電壓配置了電容分壓器，配置金屬保護電阻保證試品在擊穿時限制試驗變壓器短路電流。
1)試驗變壓器
額定容量：10kVA
額定輸出電壓：120kV
額定輸入電壓：0.22kV
測量線圈電壓：100V
2）分壓器
分壓器額定電壓：120kV
分壓器額定變比：1200/1
測量精度：1%
3）金屬保護電阻
金屬保護電阻：5kΩ
保護電阻額定電壓：120kV
保護電阻額定電流：100mA
HKFJS-10AYG遙控電動絕緣桿測試支架主要技術參數
試驗電壓：120*2=240（kV）
測試工位： 8
調節范圍：300 ~ 1300 （mm）
電源電壓：AC220V
刻度細度：5 mm
電動速度：2檔
調節方式：無線遙控、按鍵
HKFJS-10AYD遙控電動驗電器測試支主要技術參數
額定電壓： A型 100kV 適合于35kV及以下驗電器試驗
B型 250kV 適合于66~500kV驗電器試驗
試驗根數： 1 根
工作電壓： AC 220V
移動速度： 快速 5mm/S
慢速 2mm/S
