● 采用高頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。
● 采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤1%。
● 全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差1%（讀數±0.2KV），電流誤差±1個字。
● 升壓電位器零起升壓。
● 75%UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度1%讀數±1%。
● 過壓保護采用拔碼設定，一目了然，誤差±1%。
● 倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
● 折疊式撐腳，直徑面積大，穩定性能好。
● HDKZG40KV一體化設計、高壓拖地電纜引出，方便現場試驗。
● HDKZG產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。

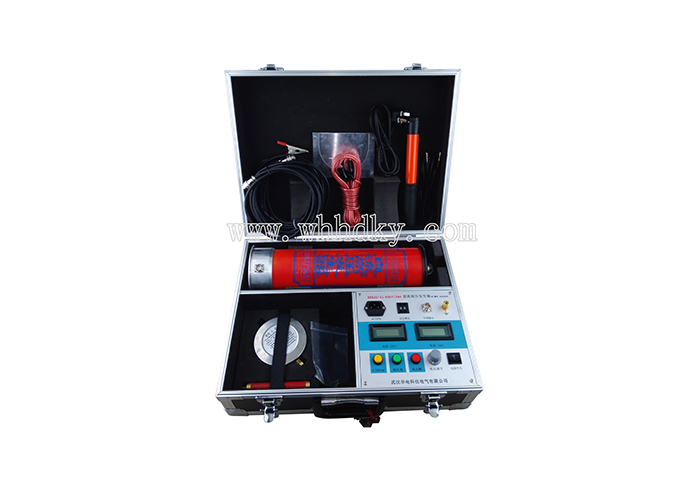

1.1一體機
|
規格 技術參數 |
40/3 |
60/2 |
60/3 |
60/5 |
60/10 |
100/2 |
120/2 |
120/10 |
|
額定電壓（KV） |
40 |
60 |
60 |
60 |
60 |
100 |
120 |
120 |
|
額定電流（mA） |
3 |
2 |
3 |
5 |
10 |
2 |
2 |
10 |
|
額定功率（W） |
120 |
120 |
180 |
300 |
600 |
200 |
240 |
1200 |
|
機箱重量 |
2 |
2 |
2 |
4.5 |
5.5 |
3 |
3 |
4.5 |
|
倍壓重量 |
2 |
2.5 |
3 |
3.8 |
4.2 |
4 |
4 |
4.5 |
|
倍壓高度 |
400 |
400 |
400 |
500 |
500 |
500 |
500 |
500 |
|
電壓測量精度 |
數顯表±（1.0%讀數±2個字） |
|||||||
|
電流測量精度 |
數顯表±（1.0%讀數±2個字） |
|||||||
|
波紋系數 |
≤1% |
|||||||
|
電壓穩定度 |
隨機波動，電源電壓變化±10%時≤1% |
|||||||
|
過載能力 |
空載電壓可超出額定電壓10%使用十分鐘 最大充電電流為1.5倍額定電流 |
|||||||
|
電源 |
單相交流50Hz 220V±10% |
|||||||
|
工作方式 |
間斷使用 |
|||||||
|
一次連續時間最長為30分鐘 |
||||||||
|
工作環境 |
溫度：-10～40℃ |
|||||||
|
相對濕度：室溫為25℃時不大于85%（無凝露） |
||||||||
|
海拔高度：1500米以下 |
||||||||
|
帶 電 容 負荷能力 |
被試品電容量無限制 |
|||||||
|
可用1.5倍的額定電流充電 |
||||||||
|
結構特點 |
環氧玻璃鋼電氣絕緣倍壓筒 |
|||||||
|
空氣絕緣、無泄漏之慮 |
||||||||
|
操作箱特點 |
高精度0.75UDC1mA單觸按鈕（精度≤1.0%）最適合氧化鋅避雷器試驗 |
|||||||
|
過壓保護采用撥置，一目了然 |
||||||||
|
機箱倍壓放置一個鋁合金箱，整機一手可提 |
||||||||

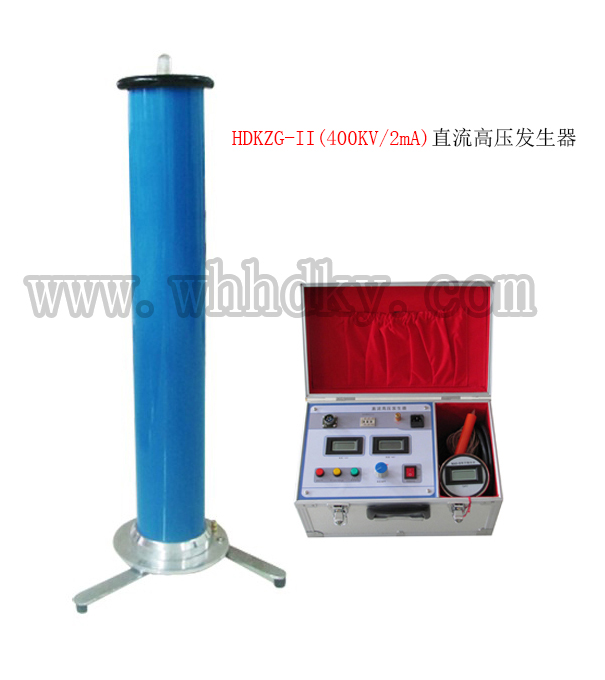

1.2分體機
|
規格 技術參數 |
200/2 |
200/3 |
200/10 |
300/2 |
300/5 |
400/3 |
400/5 |
其它等級 |
|
額定電壓（KV） |
200 |
200 |
200 |
300 |
300 |
400 |
400 |
500～1000KV定 做 |
|
額定電流（mA） |
2 |
3 |
10 |
2 |
5 |
3 |
5 |
|
|
額定功率（W） |
400 |
600 |
2000 |
600 |
1500 |
1200 |
2000 |
|
|
機箱重量 |
4.5 |
4.5 |
4.5 |
5.5 |
5.5 |
5.5 |
6.5 |
|
|
倍壓重量 |
7.9 |
8.3 |
10 |
11 |
11.5 |
38 |
40 |
|
|
倍壓高度 |
965 |
965 |
1030 |
1250 |
1250 |
1900 |
1900 |
|
|
電壓測量精度 |
數顯表±（1.0%讀數±2個字） |
|||||||
|
電流測量精度 |
數顯表±（1.0%讀數±2個字） |
|||||||
|
波紋系數 |
≤1% |
|||||||
|
電壓穩定度 |
隨機波動，電源電壓變化±10%時≤1% |
|||||||
|
過載能力 |
空載電壓可超出額定電壓10%使用十分鐘 最大充電電流為1.5倍額定電流 |
|||||||
|
電源 |
單相交流50Hz 220V±10% |
|||||||
|
工作方式 |
間斷使用 |
|||||||
|
一次連續時間最長為30分鐘 |
||||||||
|
工作環境 |
溫度：-10～40℃ |
|||||||
|
相對濕度：室溫為25℃時不大于85%（無凝露） |
||||||||
|
海拔高度：1500米以下 |
||||||||
|
帶 電 容 負荷能力 |
被試品電容量無限制 |
|||||||
|
可用1.5倍的額定電流充電 |
||||||||
|
結構特點 |
環氧玻璃鋼電氣絕緣倍壓筒 |
|||||||
|
空氣絕緣、無泄漏之慮 |
||||||||
|
操作箱特點 |
高精度0.75UDC1mA單觸按鈕（精度≤1.0%）最適合氧化鋅避雷器試驗 |
|||||||
|
過壓保護采用撥置，一目了然 |
||||||||
|
控制箱小，方便現場 |
||||||||
