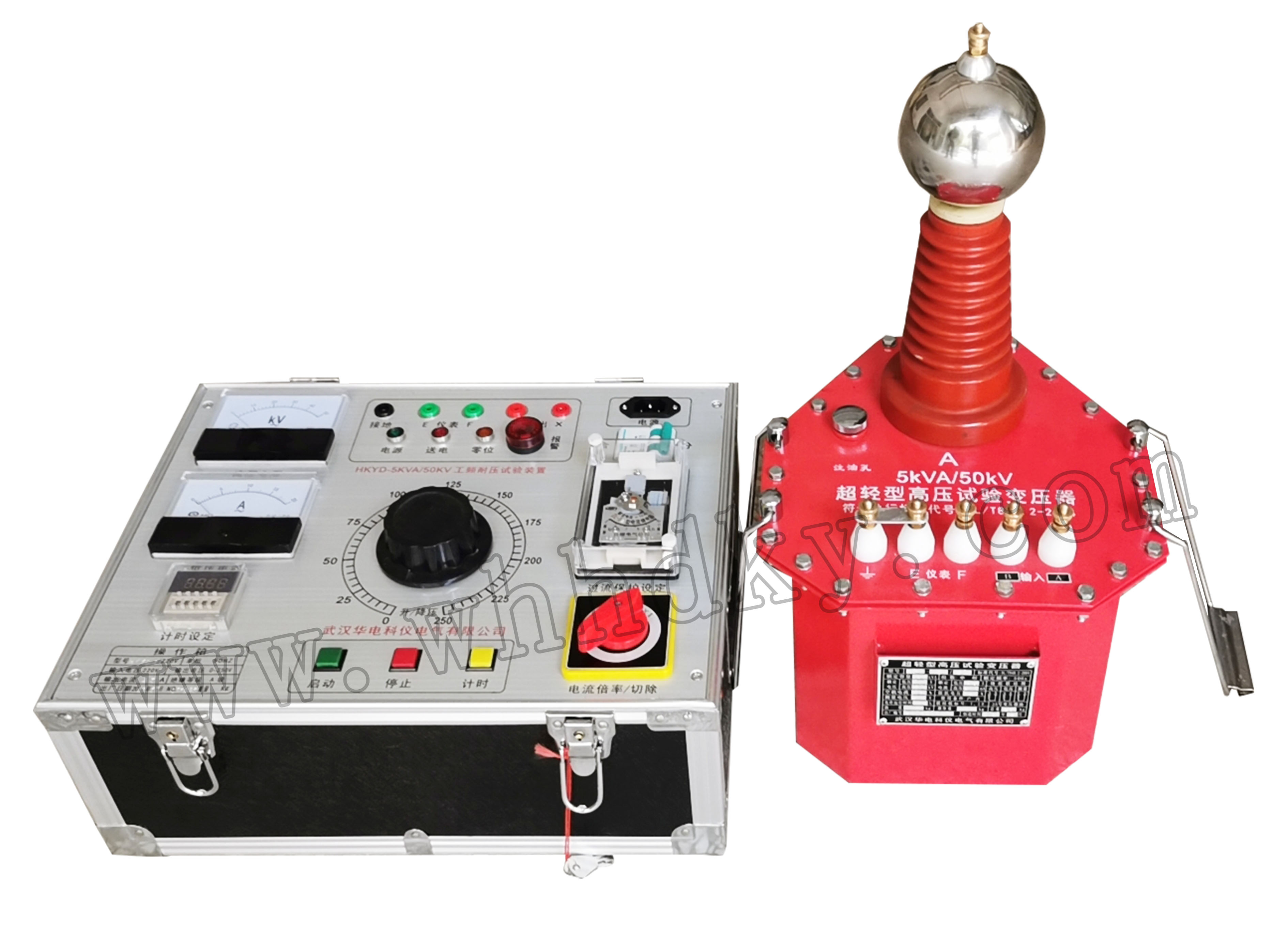

工頻耐壓試驗裝置（也叫耐壓試驗儀）
產品主配置：由控制臺和試驗變壓器組成。
控制臺: 手動控制臺
自動控制臺
試驗變壓器：YD油浸式試驗變壓器
GTB干式試驗變壓器
YDQ氣體試驗變壓器
常用的配置選型：
|
規格 |
容量
kVA |
低壓側 |
高壓側 |
測量變比 |
質量kg |
外形尺寸
長Х寬Х高
mmХmmХmm |
備注 |
||
|
電壓V |
電流A |
電壓kV |
電流mA |
||||||
|
3/50 |
3 |
200 |
15 |
50 |
60 |
500 |
27 |
240Х300Х690 |
10KV及以下電壓等級的常規耐壓試驗 |
|
5/50 |
5 |
200 |
25 |
50 |
100 |
500 |
52 |
250Х355Х710 |
|
|
10/50 |
10 |
200 |
50 |
50 |
200 |
500 |
80 |
260Х375Х750 |
|
|
10/100 |
10 |
200 |
50 |
100 |
100 |
1000 |
135 |
350Х475Х1300 |
35KV及以下電壓等級的常規耐壓試驗 |
|
10/150 |
10 |
200 |
50 |
100 |
66.7 |
1500 |
180 |
265Х380Х1750 |
|
|
15/150 |
15 |
400 |
37.5 |
150 |
100 |
1500 |
200 |
510Х390Х1800 |
|
|
20/150 |
30 |
400 |
50 |
150 |
133.3 |
1500 |
220 |
540Х415Х1800 |
35KV電壓等級斷口耐壓試驗 |
1、輸入電壓：AC220V±10% 50Hz±1
2、輸出電壓：（按客戶要求填寫） kV
3、輸出容量：（按客戶要求填寫） kVA
4、計時范圍：0-999S
5、環境溫度：－20℃至50℃
