HDK-9560變壓器油色譜分析系統采用國標推薦的三檢測器流程，一次進樣即可完成絕緣油中溶解氣體組分（包括氫氣、氧氣、甲烷、乙烯、乙烷、乙炔、一氧化碳和二氧化碳）含量的全分析。

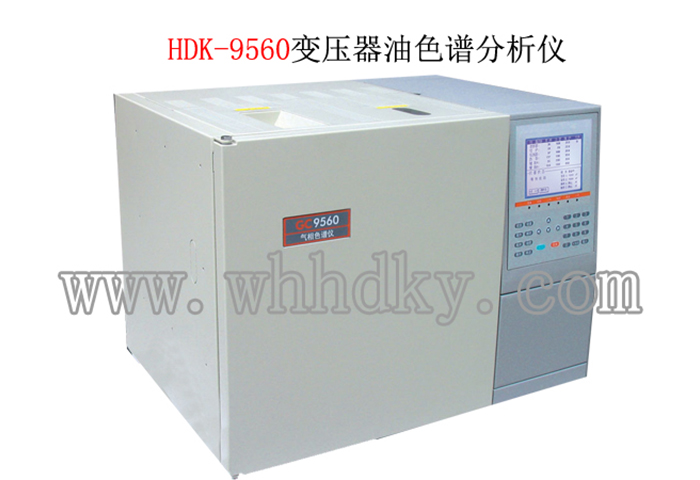

      HDK-9560油氣相色譜儀是武漢華電科儀電氣公司最新推出的一款新型數字化全控氣相色譜儀。儀器采用大屏幕LCD液晶顯示器，顯示直觀、操作方便。同時儀器自帶數字接口，通過一根通訊線在計算機上實現信號采集、數據管理以和儀器的控制等三項功能。是國內第一款真正實現計算機反控技術的氣相色譜儀。其美觀且緊湊的外觀設計，配備現代化的計算機控制技術，使HDK-9560成為名副其實的新款高性能氣相色譜儀。

      儀器采用一次進樣、雙柱并聯、一次分流的三檢測器流程，配TCD檢測器和兩個FID檢測器，其中H2和O2通過TCD檢測；烴類氣體（甲烷、乙烯、乙烷、乙炔）通過FID1檢測，CO、CO2通過FID2檢測，克服了大量CO、CO2對烴類氣體的影響，特別是乙炔的影響。

1 全計算機反控技術

2 三檢測器流程

3 大屏幕LCD液晶顯示

4 快速穩定

5 中文菜單式操作

6 自動后開門快速降溫

不可比擬的主要技術特色：

1  實現計算機實時控制和數據處理：

   通過連接儀器自帶的數字接口，計算機中的HDK-9560數據采集和控制軟件，可實時顯示色譜譜圖，并讀取儀器當前狀態及參數設定值等；

   通過人性化軟件操作界面，極大方便用戶設定包括各路溫度、程升、檢測器、橋流等參數；直觀地操作包括FID自動點火，開關橋流，開啟關閉控溫，和各個時間事件等功能；

   儀器可擴展10/100M以太網接口，可通過遠程計算機與儀器連接，實現遠程數據采集和管理。提高了裝置的自由度，促進實驗室的有效應用。

2  高精度，穩定可靠的溫度控制系統：

   主控電路采用了功能先進的微處理器、大容量的FLASH及EEPROM存儲器的采用，使數據的保存更加可靠；同時集測量、控制、電源于一塊電路板的一體化設計提高了儀器的抗干擾性和可靠性；

   采用微處理器的溫度控制電路，各加熱區被控對象的溫度精度達到0.1度；

   柱箱具有雙重的超溫保護裝置。任一路溫度超過設定極艱，儀器均會停止加熱，并在顯示器上報告故障部位；

   智能化的雙后開門技術，保證儀器在柱箱溫度在接近室溫工作時也能有良好的控溫精度，并能快速降溫；

3  簡潔明了的人機對話界面，操作簡便，易學易用

   儀器采用大屏幕LCD液晶漢字顯示技術，顯示直觀、操作方便、更適合中國國情；

   自我診斷功能，能顯示故障部位；

   觸摸式鍵盤方便使用者對各項操作數據進行設定；

   數據斷電保護功能，儀器所設定的運行數據在斷電后能長期保存；

4  具有秒表功能；

   十種分析參數的存儲功能，適應多樣品分析場合。

1  氫火焰離子化檢測器（FID）：

   圓筒型收集極結構設計，石英噴嘴，響應極高

   檢測限：≤8×10-12g／s（正十六烷/異辛烷）

   基線噪聲：≤2×10-13A

   基線漂移：≤2×10-12A/30min

   線性：≥106

   自動點火

   穩定時間：十分鐘

2  熱導檢測器（TCD）：

   采用半擴散式結構

   電源采用恒流控制方式

   靈敏度：≥2500mV·ml／mg（正十六烷/異辛烷）。

   基線噪聲：≤20μV。

   基線漂移：≤100μV/30min。

   線性      ≧104

3  大屏幕LCD液晶顯示：

   清晰顯示各路溫度的設定值，實測值和保護值

   實時顯示儀器狀態

   觸摸式鍵盤，菜單式操作

   可通過鍵盤點火并通橋流

   十種分析參數的儲存功能

4  溫控指標：

   柱  箱：室溫上8℃~399℃     精度±0.1℃

   進樣器：室溫上8℃~399℃     精度±0.1℃

   檢測器：室溫上8℃~399℃     精度±0.1℃

   轉化爐：室溫上8℃~399℃     精度±0.1℃

5  其他參數：

   尺寸：寬655mm×高50mm×深480mm

   重量：～48kg

   電源：220V±22V，50Hz，功率≥2kW
