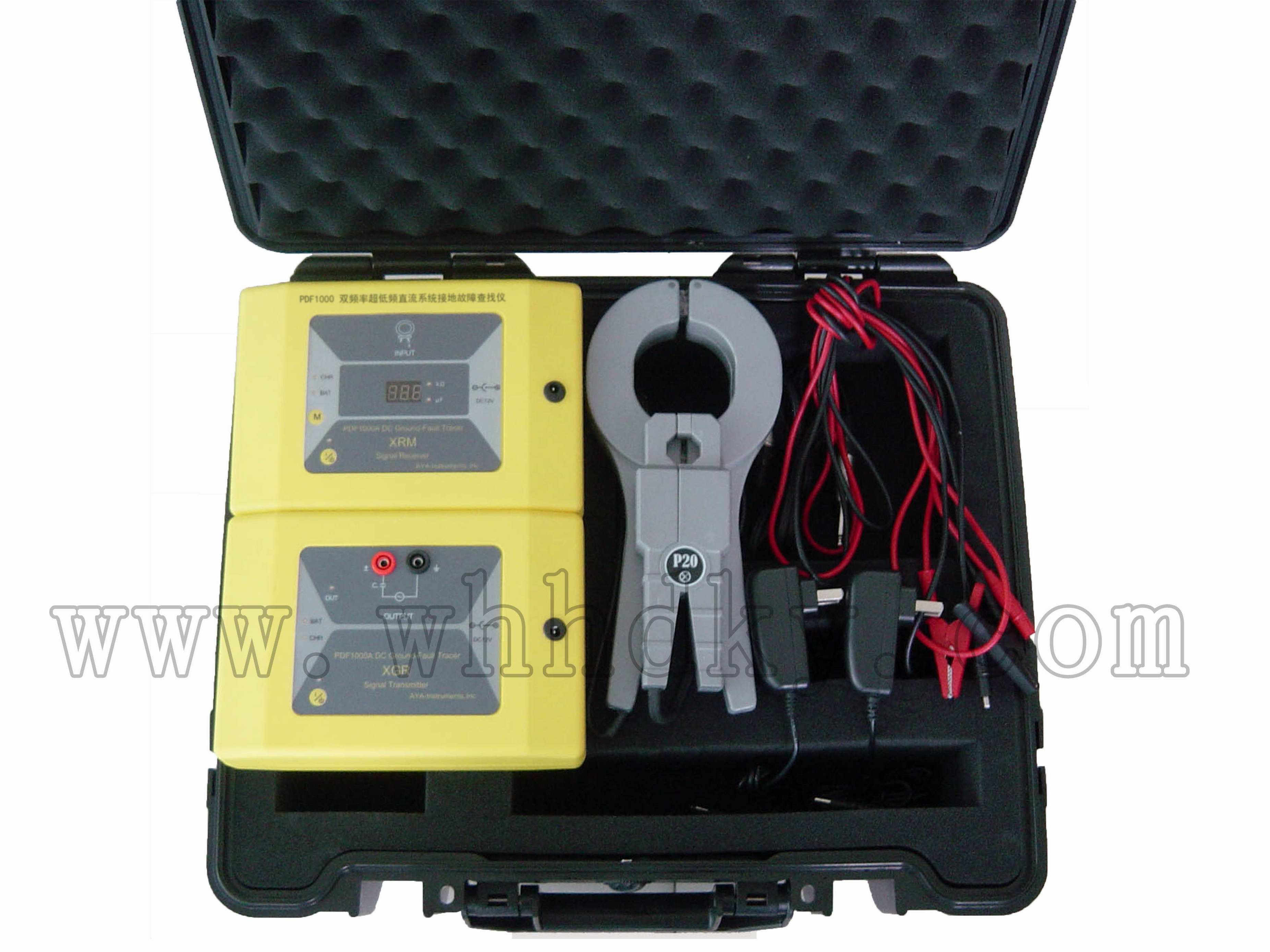

PDF1000直流接地故障測試儀從1981年開始面向世界銷售，到目前為止已經銷售了近二萬臺。PDF1000采用2.5Hz的超低頻率，克服了分布電容的影響。該產品使用方便可靠，得到世界各地電氣工程師的喜愛。隨著直流系統的日益復雜和電子技術的不斷進步，推出了第二代直流接地故障測試儀：PDF1000A雙頻率超低頻直流接地故障測試儀。該儀器可直接測量接地電阻值和對地電容值。

基本原理：

信號發生器在接地極與地之間發射一個雙頻率超低頻電壓信號（1&2Hz），在故障點處產生一個泄漏電流。接收器接收故障電流計算出接地電阻值和電容值，并顯示。

PDF1000A采用數字信號處理技術，計算出接地電阻和電容值，能全面消除容性接地假象，這對克服直流系統中濾波電容和分布電容的影響有重要意義。

PDF1000A查找直流系統接地故障時，不需要斷開電源。

PDF1000A對直流系統多點接地、高阻接地、環路接地、絕緣下降、大電容接地都可進行準確地查找。

技術特點：

1、24V、48V、110V、220V直流系統共用一套直流接地探測器

2、可以克服電容干擾,準確無誤地將故障鎖定在最小范圍內。

3、信號輸出幅度及功率小，對繼電保護、自動、操作回路沒有影響，使用安全。

4、提供20mm和70mm雙電流鉗。

5、能適應交、直流串電引起的接地，環網供電接地，二極管隔離供電接地。

6、不需要調試，使用方便；充電電池供電，低功耗。

7、不用安裝，不用停電，不用搖絕緣，就能快速準確找到一點或多點接地位置。

信號發送器技術參數：

1、直流系統母線電壓范圍：220V_DC、110V_DC、48V_DC、24V_DC；

2、輸出信號電壓與頻率：1&2Hz。

3、功耗小于2W。

3、工作溫度：-20 至 +55°C

4、電源： 8 節“C”型電池(2號電池)

5、電池工作時間：大于 24 小時

6、尺寸：21cm′15cm′7cm

7、重量：1公斤

信號接收器技術參數：

1、直流系統母線電壓范圍：220V_DC、110V_DC、48V_DC、24V_DC；

2、雙電流鉗：20mm，70mm。

3、三位紅色數碼管顯示。

4、接地電阻檢測范圍：0—100 KΩ，分辯率1KΩ, 精度10%±2 KΩ。

5、接地電容檢測范圍：1-400μF，分辯率1μF。

6、功耗小于2W

7、工作溫度：-20 至 +55°C

8、電源： 8 節“C”型電池(2號電池)

9、電池工作時間：大于 24 小時

10、尺寸：21cm′15cm′7cm

11、重量：1公斤
