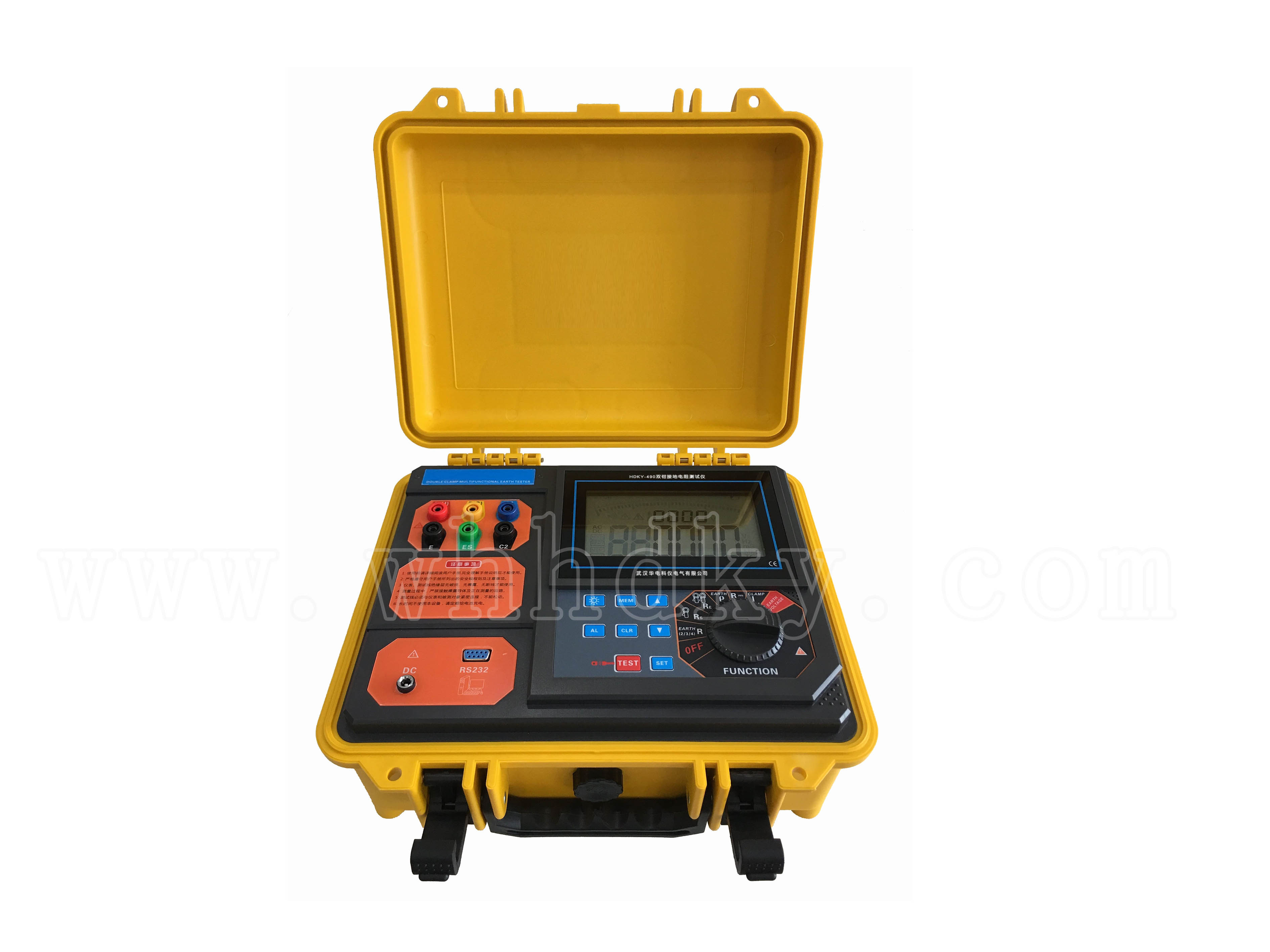

本儀器適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率�？蓽y變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型。
本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流最大5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。

1、測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz 和55Hz 兩種頻率進行測量。
2、抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。
3、精度高�；�本誤差僅0.005Ω，可用來測量接地阻抗很小的大地網。
4、功能強大�？蓽y量電流樁，電壓樁，接地電阻，跨步電壓，接觸電壓。
5、操作簡單。全中文菜單式操作，直接顯示出測量結果。
6、布線勞動量小，無需大電流線。



3.1 接地阻抗技術指標
1、測量范圍：0～200Ω（含電流樁阻抗）
2、分 辨 率：0.001Ω
3、測量誤差：±（讀數×1％+0.005Ω）
4、最大輸出電壓：AC 400V (45Hz、55Hz，雙頻，正弦波)
5、最大輸出電流：AC 5A (負載為5Ω～80Ω輸出5A，小于5Ω輸出2A)
6、電流輸出檔位：5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一檔，共9檔
7、抗干擾能力：抗工頻50Hz電壓10V
8、測量線要求：電流線銅芯截面積≥1.5mm²
電壓線銅芯截面積≥1.0mm²
9、供電電源：AC 220V±10％，50Hz
10、長寬高：295×340×310
11、儀器重量：30kg

3.2 土壤電阻率技術指標
1、測量范圍：0~1000Ω·m（歐姆·米）
2、測量精度：±2%
3、分辨率：0.01Ω·m
