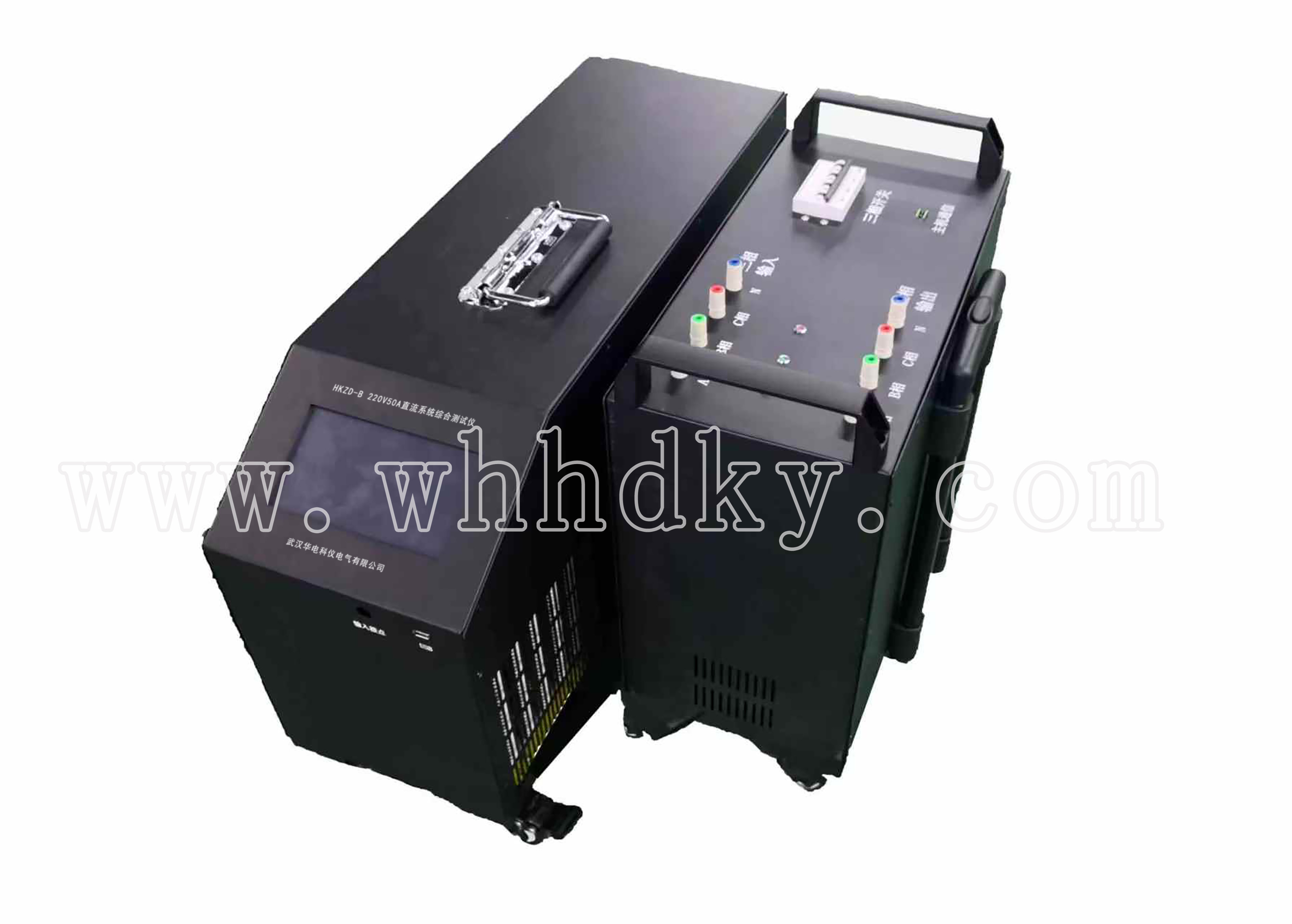

該裝置是集多年的研制成果和長期現場運行經驗，綜合國內外相關先進技術而推出的，可實現不同容量充電機以及各容量蓄電池組的檢測和試驗，并能準確可靠的測試出變電站直流電源系統的穩壓精度、穩流精度、紋波系數、電壓整定誤差、電流整定誤差等。

分體式的結構設計
調壓模塊與負載控制模塊采用分體式設計，用戶可根據測試需要靈活選擇測試模塊；
兼容多電壓等級的充電裝置
可兼容220V與110V直流系統充電裝置各項指標的測試，并可對其它電壓等及充電模塊測試系統進行訂制；
全面的測試范圍
單個測試項目可選取最多9個三相測試點與6個負載測試點進行測試，每個測試點的參數值均可設定，包括電壓、電流、測試時間等；
智能化的測試控制流程
裝置按照選定的測試點自動完成整個項目的測試，測試時實時顯示測試進程及詳細測試數據及結果；
精密選型實現高精度測試
采樣電阻采用0.1%高精密低溫漂金屬膜電阻 經歷5次循環，配合24位模數轉換芯片，可達0.1級以上的測量精度。
全自動三相調壓
設計出采用分時分級技術控制的三相調壓模塊，調壓穩定、快速；
三相調壓純工頻設計
采用工頻調壓器，完全模擬充電機的實際運行情況
三相調壓調節范圍寬
在輸入380V+-10%范圍內可實現輸出380V+-15%范圍內的三相電壓調整，完全滿足測試要求；
三相電壓可獨立調整
每相采用獨立的全隔離控制電路與電機進行調壓控制，即使在三相輸入不平衡狀態下也可實現輸出的精確控制；
三相調整采用了分級分時調壓控制技術
每相采用了四級PWM調速控制，且三相分時控制，兼顧了調壓控制的快速與準確。
負載采用純阻性材料設計
負載材料采用合金電阻絲，抗氧化性好，高溫下不變脆；
負載采用24路開關管控制
24路IGBT管控制負載輸出，實現了大動態與高精度的控制；
負載采用限時反饋控制技術
有限的反饋次數保證了對充電機進行檢測時負載沒有任何變化，從而確保檢測分析的有效性；
全隔離控制與通信模式
高低壓部分的控制均采用光電隔離或繼電器進行隔離，模塊之間或與控制系統之間均采用隔離RS485進行通信，進一步保障了測試的安全可靠與準確性。
具備充電模塊信息管理的后臺分析軟件
后臺分析軟件可建立各個充電裝置的檔案信息，并可導入數據生成報表，可對充電裝置的測試信息進行長期管理；

工作溫度:  -20℃-- +50℃
相對濕度： ≤95%
工作電源：AC220V+-15%，AC380V+-10%
適用充電模塊電壓等級：兼容220V與110V系統充電模塊（可訂制其它電壓等級系統充電模塊）
負載電流：50A（可擴展）
三相調壓器額定功率：9KVA；
直流電壓測量范圍：0—300V；
直流電流測量范圍：0—50A；
直流電壓電流測試分辨率：0.01；
直流電壓電流測試精度：0.1%；
交流電壓測量范圍：0—500V
交流電壓測試分辨率：0.1V；
交流電壓電流測試精度：1%；
峰波峰峰值測量范圍：0-10V；
峰波有效值測量范圍：0-10V；
三相測試點數：1 — 9；
負載測試點數：1 — 6；
單點測試時間：1 — 999秒；
曲線掃描率：1點/秒;
數據存儲條數：1000條；
數據導出方式：USB；
顯示尺寸：7.0寸
操作方式：觸摸屏
