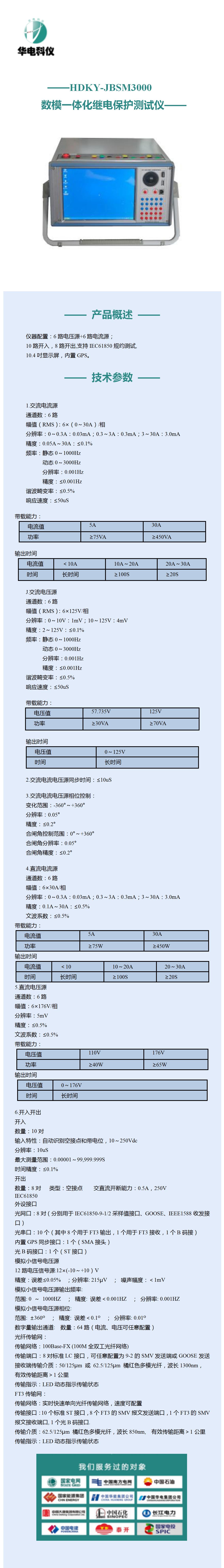

1． 精度高：交直流電流50mA到30A以下都能達到0.1%精度；
2． 波形好：小電流波形好；
3． 冗余備份：兩組電流源完全獨立，實現了電流的雙備份；
4． 一組能夠輸出0-265V的輔助直流
5． 支持12路小電壓源輸出
6． 所有通道能夠同時輸出；
7． 獨有的測試方案功能；
8． 6路電流源實現變壓器兩側差動試驗。
9． 插件式結構，便于維護。
10． 重量輕。
11． 同時滿足IEC61850-9-1/2、FT3的測試、傳統變電站測試。
12． 支持GOOSE的發送和接收
13． 既可以同時輸出傳統的電流、電壓量和符合IEC61850報文格式的數字量，也可以獨立輸出傳統的模擬量和獨立的符合IEC61850報文格式的數字量。
14． 既可以實現傳統變電站的調試，也可以實現智能變電站的調試；同時滿足第二代智能變電的調試（只有數模一體化測試儀才能滿足第二代智能變電的調試）。

1.交流電流源
A． 通道數：6路
B． 幅值（RMS）：6×（0～30A）/相
C． 分辨率：0～0.3A：0.03mA；0.3～3A：0.3mA；3～30A：3.0mA
D． 精度：0.05A～30A：≤0.1%
E． 頻率：靜態0～1000Hz
      動態0～3000Hz
      分辨率：0.001Hz
      精度：≤0.001Hz
F． 諧波畸變率：≤0.5%
G． 響應速度：≤50uS
H． 帶載能力：

電流值	5A	30A
功率	≥75VA	≥450VA

I． 輸出時間

電流值	＜10A	10A～20A	20A～30A
時間	長時間	≥100S	≥20S

J.交流電壓源
A． 通道數：6路
B． 幅值（RMS）：6×125V/相
C． 分辨率：0～10V：1mV；10～125V：4mV
D． 精度：2～125V：≤0.1%
E． 頻率：靜態0～1000Hz
      動態0～3000Hz
      分辨率：0.001Hz
      精度：≤0.001Hz
F． 諧波畸變率：≤0.5%
G． 響應速度：≤50uS
H． 帶載能力：

電壓值	57.735V	125V
功率	≥30VA	≥70VA

I． 輸出時間

電壓值	0～125V
時間	長時間


2.交流電流電壓源同步時間：≤10uS

3.交流電流電壓源相位控制：
A. 變化范圍：-360°～+360°
B. 分辨率：0.05°
C. 精度：≤0.2°
D. 合閘角控制范圍：0°～+360°
E. 合閘角分辨率：0.05°
F. 合閘角精度：≤0.2°

4.直流電流源
A． 通道數：6路
B． 幅值：6×30A/相
C． 分辨率：0～0.3A：0.03mA；0.3～3A：0.3mA；3～30A：3.0mA
D． 精度：0.1A～30A：≤0.5%
E． 文波系數：≤0.5%
F． 帶載能力：

電流值	5A	30A
功率	≥75W	≥450W

G． 輸出時間

電流值	＜10	10～20A	20～30A
時間	長時間	≥100S	≥20S


5.直流電壓源
A． 通道數：6路
B． 幅值：6×176V/相
C． 分辨率：5mV
D． 精度：≤0.5%
E． 文波系數：≤0.5%
F． 帶載能力：

電壓值	110V	176V
功率	≥40W	≥65W

G． 輸出時間

電壓值	0～176V
時間	長時間


6.開入開出
A． 開入
數量：10對
輸入特性：自動識別空接點和帶電位，10～250Vdc
分辨率：10uS
最大測量范圍：0.00001～99,999.999S
時間精度：≤0.1%

B． 開出
數量：8對
類型：空接點
交直流開斷能力：0.5A，250V

7. IEC61850
Ø 外設接口
光網口：8對（分別用于IEC61850-9-1/2采樣值接口、GOOSE、IEEE1588收發接口）
光串口：10個（其中8個用于FT3輸出，1個用于FT3接收，1個B碼接）
內置GPS同步接口：1個（SMA接頭）
光B碼接口：1個（ST接口）
l 模擬小信號電壓源
12路電壓信號源:12×(-10～+10）V
l 精度：誤差≤0.05%  ；分辨率: 215μV  ； 噪聲幅度：＜1mV
l 模擬小信號電壓源輸出頻率:
范圍: 0 ～ 1000HZ  ； 精度: 誤差＜0.001HZ  ； 分辨率: 0.001HZ
l 模擬小信號電壓源相位:
范圍: ±360º  ； 精度: 誤差＜0.1º  ； 分辨率: 0.01º
l 數字量輸出通道:
數量：64路（電流、電壓可任意配置）
l 光纖傳輸網：
傳輸網絡：100Base-FX (100M全雙工光纖網絡)
l 傳輸端口：8對標準LC接口，可任意配置為9-2的SMV發送端或GOOSE發送接收端
傳輸介質：50/125μm 或 62.5/125μm 橘紅色多模光纖，波長1300nm，
l 有效傳輸距離＞1公里
l 傳輸指示：LED動態指示傳輸狀態
l FT3傳輸網：
傳輸網絡：實時快速單向光纖傳輸網絡，速度可配置
傳輸接口：10個標準ST接口，8個FT3的SMV報文發送端口，1個FT3的SMV報文接收端口, 1個光B碼接口.
l 傳輸介質：62.5/125μm 橘紅色多模光纖，波長850nm,
l 有效傳輸距離＞1公里
l 傳輸指示：LED動態指示傳輸狀態
Ø 二、技術特點
l 8對SMV和GOOSE口；多組SMV與GOOSE可以配置到同一光口也可配置到不同光口；10路光串口，用于FT3輸入、輸出口及B碼輸入。
l 支持8路獨立符合IEC60044-8（FT3）規范的采樣值（SMV）報文輸出，1路輸入；支持同步/異步傳輸方式，支持多種傳輸速率；
l 支持12組符合IEC61850-9-2規范的采樣值（SMV）報文輸出，采樣點等間隔輸出，完全滿足國網的最新標準；
l 支持12組GOOSE輸出，8組GOOSE輸入,可以配置在任意光口；GOOSE支持單點、雙點、時間、浮點、整型等類型
l 可單獨設置每個通道的品質位，
l 能真正模擬MU延時
l 具備虛端子測試功能；
l 具有報文示波功能，可接收并解析符合IEC61850-9-2規范的采樣值（SMV）報文，GOOSE報文，實現裝置輸出的自環測試；同時可接收合并單元（MU）或其他IED設備發出的光數字信號，實時顯示其波形、幅值、角度和頻率；
l 具有強大的報文記錄、報文在線告警和離線報文分析功能
l 支持多組GOOSE 報文接收或發送；
l SMV與GOOSE的收發光口可任意配置，既可配置為同光口收發，也可配置為獨立收發；
l 完整解析保護模型文件（ICD，CID，SCD等文件），實現電流電壓通道選擇、比例系數、ASDU數目、采樣率、GOOSE信息等的自動配置，簡單方便地實現保護測試，提高工作效率；
l 可進行丟幀、失步、飛點、錯序、置品質位無效、錯值測試等報文測試功能；
l 具有GPS、IRIG-B、IEEE1588同步對時功能；
l 具備備自投裝置調試功能
l 12路獨立的模擬小信號輸出，可兼容測試各種接受電子式互感器信號的保護；或者連接各種品牌的功率源，進行普通保護與數字化保護的對比測試；
l 10對開入量，4對通用開出量，4對快速開出量，GOOSE信息報文，實現保護的完整閉環測試；
l 軟件測試功能豐富，能夠?qū)�線路保護、母線保護、變壓器保護、發變組保護等各種微機保護裝置以及備自投等裝置進行測試；
l 支持標準的COMTRADE格式波形回放；


8.軟件功能
Ø 測試方案；
Ø 任意測試、4V+6I任意測試；
Ø 常用繼電器（電流、電壓、時間、中間、低周、低壓、反時間、功率方向、差動等）；
Ø 線路保護（距離定值校驗、阻抗特性搜索、阻抗特性驗證、零序定值校驗、工頻變化量距離定值校驗、整組測試、重合閘測試、模擬轉換性故障、檢無壓檢同期、精工電流、精工電壓、系統振蕩）；
Ø 變壓器保護（比率制動、6I比率制動、諧波制動、間斷角制動、差動整組、反時限過激磁保護）
Ø 發電機保護（差動、失磁、勵磁）
Ø 自動裝置（同期、備自投、快切）
Ø 暫態回放
Ø 狀態序列
Ø 內置GPS實現多機同步輸出

9.其它
供電電壓范圍：110～265Vac/110V～220Vdc；
供電電壓頻率：45～65Hz
使用溫度：-5～+50℃
重量：15Kg
尺寸：365×200×450mm
接口：網口/串口（用于聯機）；USB（用于升級報告）
