變電站站用交流電源系統為變電站一次與二次設備進行電源供應，是保證變電站可靠供電不可或缺的環節，發生異常情況會直接影響到正在運行設備的正常使用。而站用交流電源系統絕緣故障將會給站內交流供電帶來重大的安全隱患，因此對站用交流電源系統剩余電流進行測試非常重要。

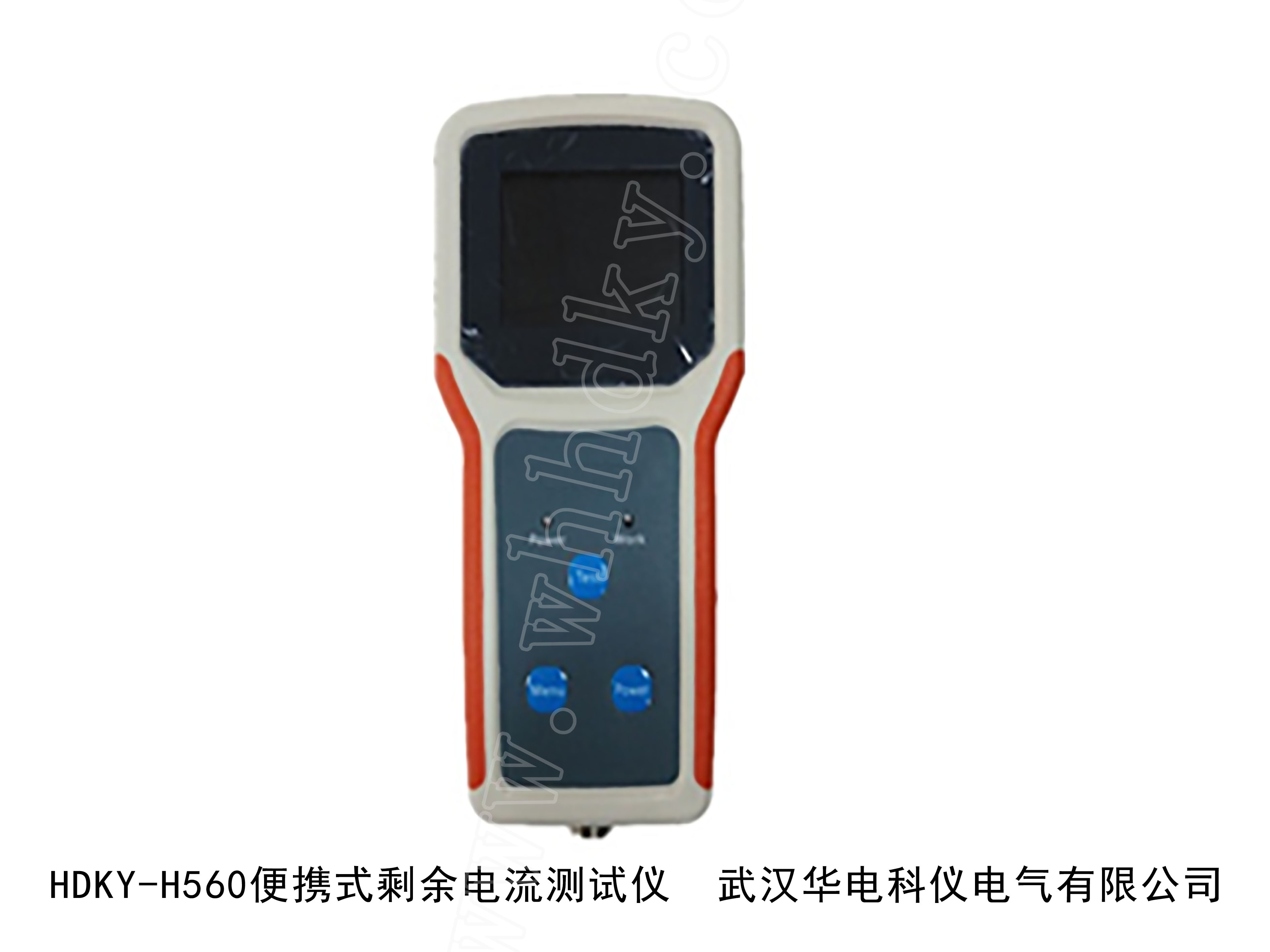

而站用交流電源系統接線復雜，很多情況下相線和零線不在同一個地方，普通的交流漏電流鉗形表無法對各回路剩余電流進行直接測量，因此我公司開發出了便攜式剩余電流合成裝置，該裝置可配備4個精密電流鉗形表，并對4路電流鉗形表所測的電流數據進行矢量合成，可實現回路相零電流合成、雙電源共零回路電流合成及系統中性點接地電流監測，用戶亦可用該裝置對交流環網故障進行檢測，方便工作人員現場進行測試，及時發現問題，保障系統安全運行。

1、電流測試功能，裝置可連接4個交流電流鉗表，實時檢測4路交流電流，每路可測電流范圍可達20000mA；
2、電流合成功能，裝置可對4路電流鉗表數據進行矢量合成，并顯示合成后的電流曲線和大小,可實現回路相零電流合成、雙電源共零回路電流合成及系統中性點接地電流監測；
3、實時曲線顯示功能，裝置可實時顯示5條電流曲線，包括4路電流鉗表原始電流曲線及電流合成曲線；
4、合成配置功能，用戶可對需要合成的電流鉗表進行配置，可任意合成1—4個電流鉗表的數據；
5、測試暫停功能，測試過程中，用戶可隨時暫停當前測試，對重點數據進行觀察分析；
6、波形數據記錄及查看功能，測試過程中，用戶可對當前數據進行完整的記錄，記錄內容包括實時電流及電流曲線，并可在記錄面頁面對歷史數據及曲線進行查看；
7、校準功能，裝置對每個電流傳感器提供6段式校準系數，保證各電流傳感器及合成電流的準確性；
8、環網診斷功能，用戶可通過裝置測試的合成電流判斷交流電源系統各類故障，包括N線對接，相線對接，異相相接，剩余電流過大等。


1、電流測量范圍：0-50000mA；
2、電流分辨率：1mA
3、電流測量精度：
非合成電流測量精度： Izd ≤ 1000mA   2％±5mA;
                           Izd > 1000mA   2％
      合成電流測量精度：
Izd ≤ 1000mA   (Izd+0.01Igm) × 2%±5mA
Izd > 1000mA  (Izd+0.01Igm) × 2%
Izd:剩余電流整定值       Igm：不平衡電流
4、可接電流鉗表數量：4個
5、同時顯示曲線數量：5條
6、電流波形顯示點數：220；
7、電流曲線顯示時長：160mS；
8、數據存儲條數：1000條，每條數據含5條曲線；
9、裝置供電：4節1.2V充電電池；
10、顯示介質及分辨率：TFT,320x240
