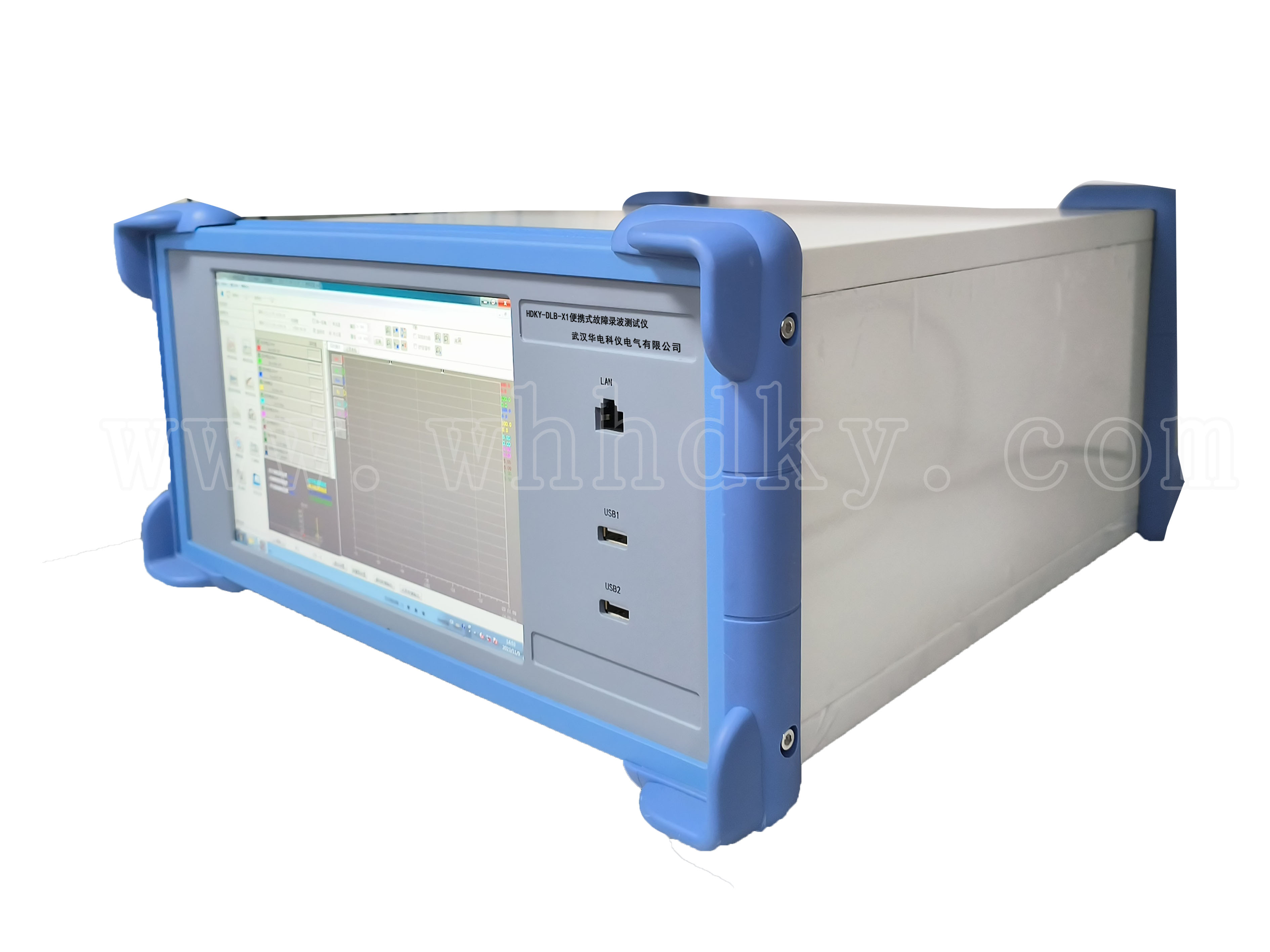

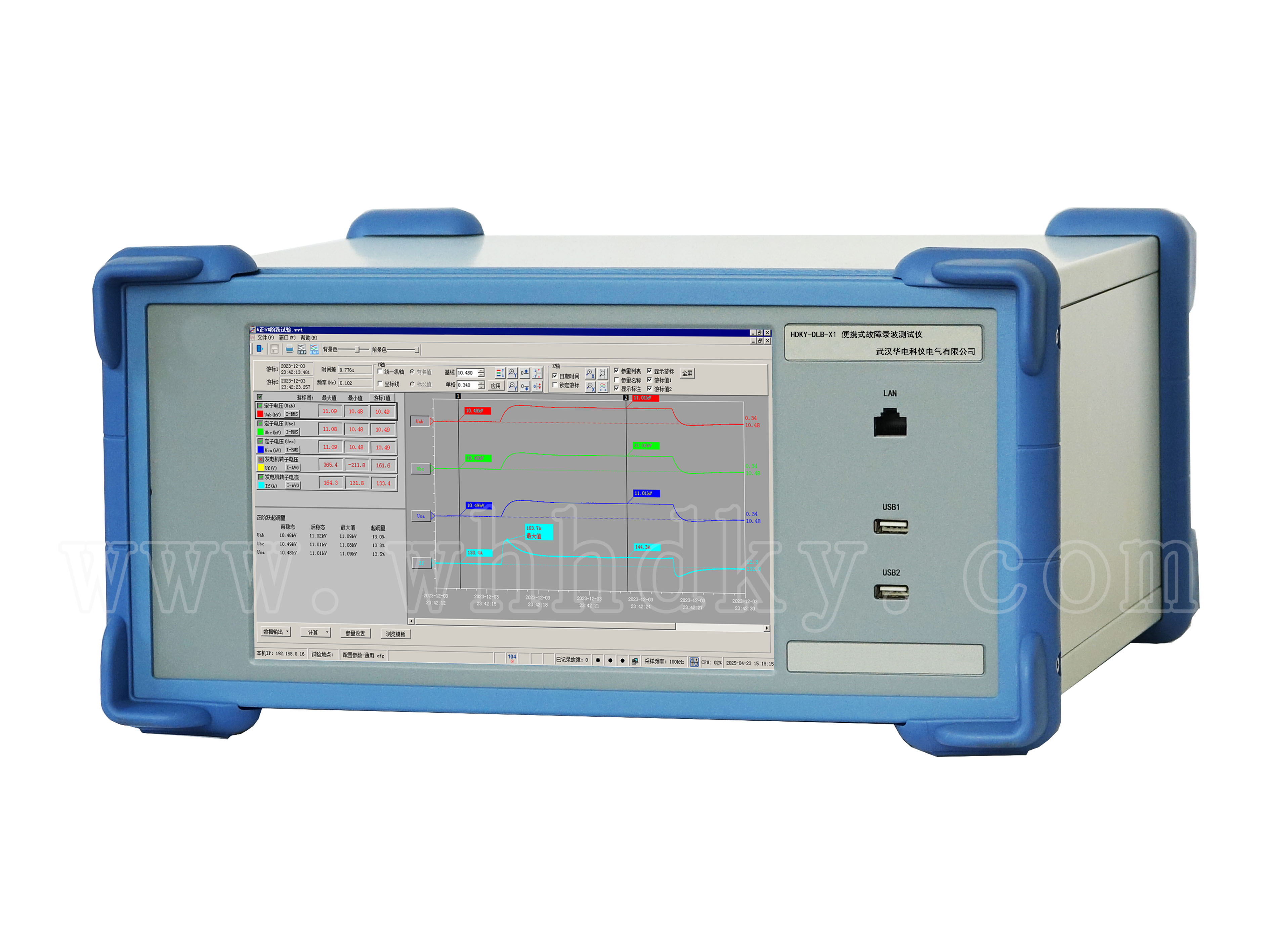

HDKY-DLB-X1便攜式故障錄波測試儀集成了電氣試驗、故障錄波、綜合電力監測功能的便攜式儀器，采用一體機結構，內置高性能的處理、采集、運算和通訊組件，實現了先進的數據處理能力，可用于電力系統各個環節的穩態測量和暫態記錄分析。
錄波儀配置了多種模擬通道，全部采用電氣隔離技術，直流通道隔離耐壓達DC6000V；模擬通道類型包括交流電壓、交流電流、直流電壓、直流電流、轉速信號等，覆蓋了電力系統各個環節的電氣信號類型。開關輸入信號類型包括有源、無源兩種。開關輸出信號為繼電器節點。
錄波儀模擬通道具有多檔量程，以適應不同的測量需求，用戶可通過軟件設置檔位。根據電力系統信號的特性，模擬通道設計了特有的貝塞爾濾波器和抗混疊濾波器。貝塞爾濾波器在測量時域信號時能最大程度地減少相位失真，適合需要保持信號波形形狀的應用�？够殳B濾波器則在測量諧波高頻信號時會更準確。
錄波儀具備功能完備的集成軟件，包括了錄波、試驗、監測、長時記錄等功能，還可定制一次調頻試驗、新能源并網檢測，電能質量分析、逆變器效率測試試驗的功能。配套提供的遠程機（上位機）軟件可通過局域網與錄波儀連接，實現設備的遠程操作。

硬件 配置	顯示屏	10.1" TFT；分辨率：1280×800
	存儲	硬盤200GB，內存4GB
	通訊接口	1個10/100M接口、2個USB接口
通 道 數	模擬量	18路/24路可選
	開關量	16路
	派生量	64路
輸入通道	量程檔位	2/4檔量程
	同步采樣	256點/周波，即12.8kHz@50Hz
	定頻采樣	10k，20k，50k，100kHz可選
	安全性	電氣隔離耐壓DC6000V
工作電源	交流電源	額定電壓：?jiǎn)蜗?20V，50Hz,允許偏差-15%～+15%
	直流電源	額定電壓：220V，允許偏差-15%～+15%
結構	機箱尺寸	453(寬) ×235(高)×425(深)
	重量	24kg(含鋁合金包裝箱)
環境	工作溫度	0～+60℃，相對濕度5～95%
	存儲環境	-40～+85℃，濕度95rh%以下（不凝結）
