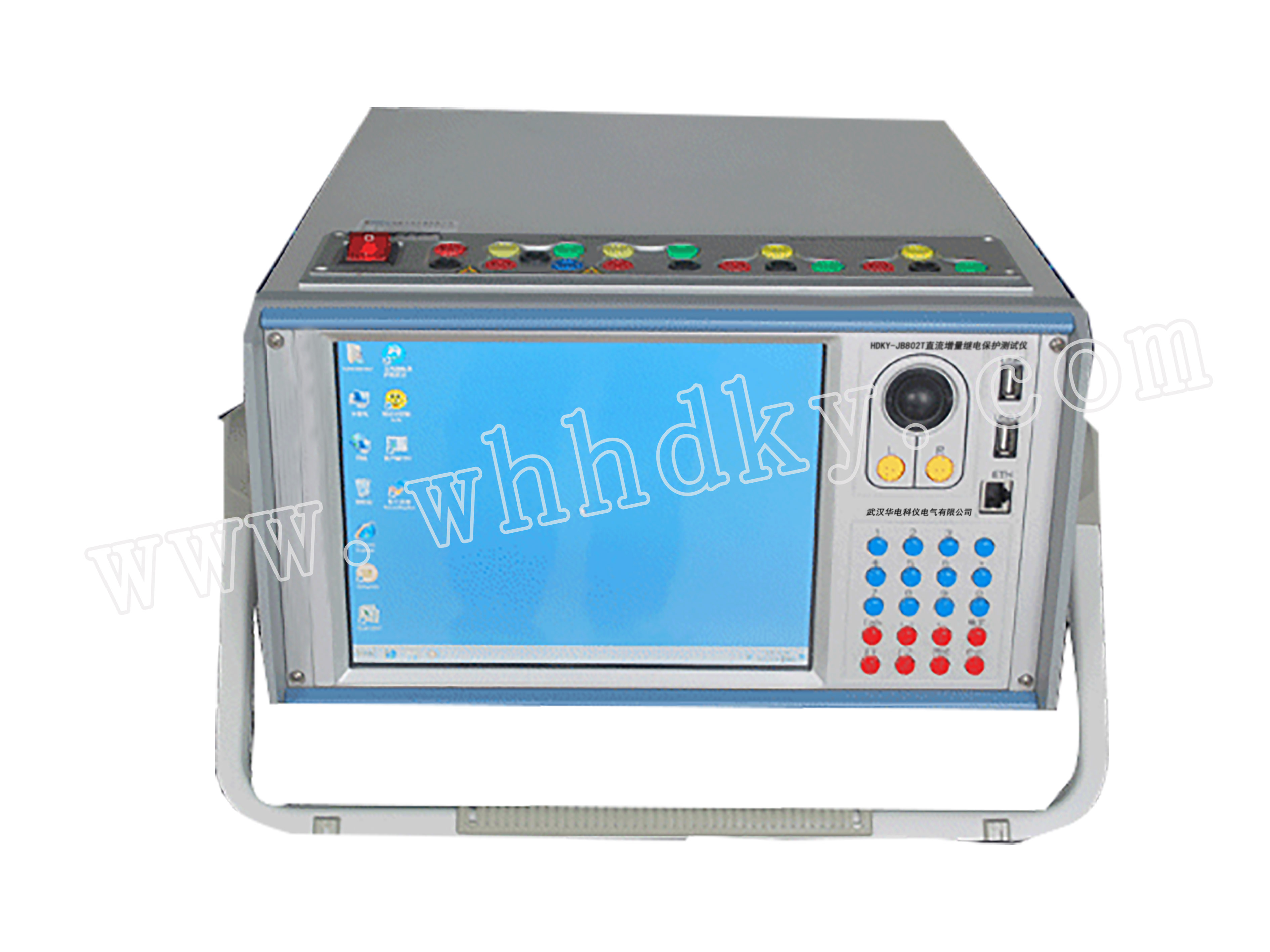

HDKY-JB802T是集常規7電壓6電流輸出與符合地鐵直流供電繼電保護所用直流小信號于一體的繼電保護測試儀；既適用于傳統變電站繼電保護調試，也適用于地鐵增量保護的近端短路保護、遠端短路保護、di/dt延時保護、限時過流保護、單次短路保護、最小電壓保護、最大電壓保護等保護功能測試。
儀器配置：7路電壓源+6路電流源+1路輔助直流(選配)；10路開入，8路開出，內置10.4＇顯示屏。

1.  冗余備份：兩組電流電壓源完全獨立，實現了三相測試系統的雙備份
2.  所有通道能夠同時輸出
3.  獨有的測試方案功能
4.  6路電流源實現變壓器兩側差動試驗
5.  帶10.4吋顯示屏，可脫機也可以聯機操作

技術參數：
1.  小信號直流源
A. 500mVDC直流電壓源：
           輸出范圍：2*0～500mVDC
           負載：≥30Ω
    最小分辨率：0.001mV
    準確度：1 mV～5 mV：≤0.5％；5mV～500 mV：≤0.05％
            B. 30mADC直流電流源：
          輸出范圍：2*0～30mADC
          負載：≤270Ω
          最小分辨率：0.001mA
          準確度：0.05%或±3uA
           C, 10VDC直流電壓源：
   輸出范圍：3**0～10VDC
    負載：≥1kΩ
    最小分辨率：0.3mV
    準確度：0.5V～10V：≤0.05％

2.交流電流源
A．通道：6路
B．幅值（RMS）：6*0～30A/相
C．分辨率：0～0.3A：0.01mA；0.3～3A：0.1mA；3～30A：1.0mA
D．精度：≤0.1%（0.05A～30A）
E．頻率：靜態：0～1000Hz
      動態：0～3000Hz
      分辨率：0.001Hz
      精度：≤0.001Hz
F．諧波畸變率：≤0.2%
G．響應速度：<100μs
H．帶載能力：

電流值	5A	30A
功率	≥75VA	≥450VA

I．輸出時間:

電流值	＜10A	10～20A	20～30A
時間	長時間	≥100S	≥20S


3.直流電流源
A．通道：6路
B．幅值：6*0～±20A/相
C．分辨率：0～0.3A：0.015mA；0.3～3A：0.15mA；3～20A：1.5mA
D．精度：0≤0.5%
E．紋波系數：≤0.5%
F．帶載能力：

電流值	5A	20A
功率	≥75W	≥300W

G．輸出時間:

電流值	＜10A	10A	20A
時間	長時間	≥100S	≥20S


4.交流電壓源
A．通道：7路
B．幅值（RMS）：7*0～125V/相
C．分辨率：4mV
D．精度：2～125V：≤0.1%
E．頻率：靜態：0～1000Hz
      動態：0～3000Hz
       分辨率：0.001Hz
       精度：≤0.001Hz
F．諧波畸變率：≤0.2%
G．響應速度：<100μs
H．帶載能力：

電壓值	57.735V	125V
功率	≥30VA	≥80VA

            I.  輸出時間:

電壓值	0～125V
時間	長時間




5.直流電壓源
A．通道：7路
B．幅值：7*0～±176V/相
C．分辨率：6mV
D．精度：≤0.5%
E．紋波系數：≤0.5%
F．帶載能力：

電壓值	110V	176V
功率	≥50W	≥80W

   G. 輸出時間:

電壓值	0～176V
時間	長時間


6.交流電流電壓源同步時間：≤10μs

7.交流電流電壓源相位控制
A.   變化范圍：-360°～+360°
B.   分辨率：0.05°
C.   精度：≤0.2°
D.   合閘角控制范圍：0°～+360°
E.   合閘角分辨率：0.05°
F.   合閘角精度：≤0.2°

8.輔助直流（選配）
A．幅值：0～300V
B．最大輸出功率：>100W
C．分辨率：15mV
D．精度：≤0.5%
E．紋波系數：≤0.5%

9.開關量輸入輸出
A.開關量輸入
數量：10對
輸入特性：自動識別空接點和帶電位，10～250VDC
分辨率：10μs
最大測量范圍：0.00001～999,999.999S
時間精度：≤0.1%
B.開關量輸出
數量：8對
類型：空接點
            繼電器開出數量：4對
交流斷開能力：5A，250VAc
直流斷開能力：0.5A,250VDC
快速開出數量：4對
直流斷開能力：0.1A,350VDC
