HDKY-352NW架空線路故障定位儀，適用于6-35kV架空線路故障的定位，能夠解決低阻故障,高阻故障,弧光接地故障以及相間短路故障等多種故障類型。提供了一整套完整的架空線故障定位解決方案，集成故障診斷、交流定位、直流定位、直流耐壓、交流耐壓四種功能。創新的交流定位模式，對于低阻故障，在線路正下方檢測特征信號, 無須登桿掛接傳感器，具有操作簡單，使用方便的特點。對于安裝有智能開關（存在接地PT）線路發生的高阻故障，采用交流定位+升壓器的方式，無需解除PT。發射機內置大容量鋰電池，方便使用和攜帶。

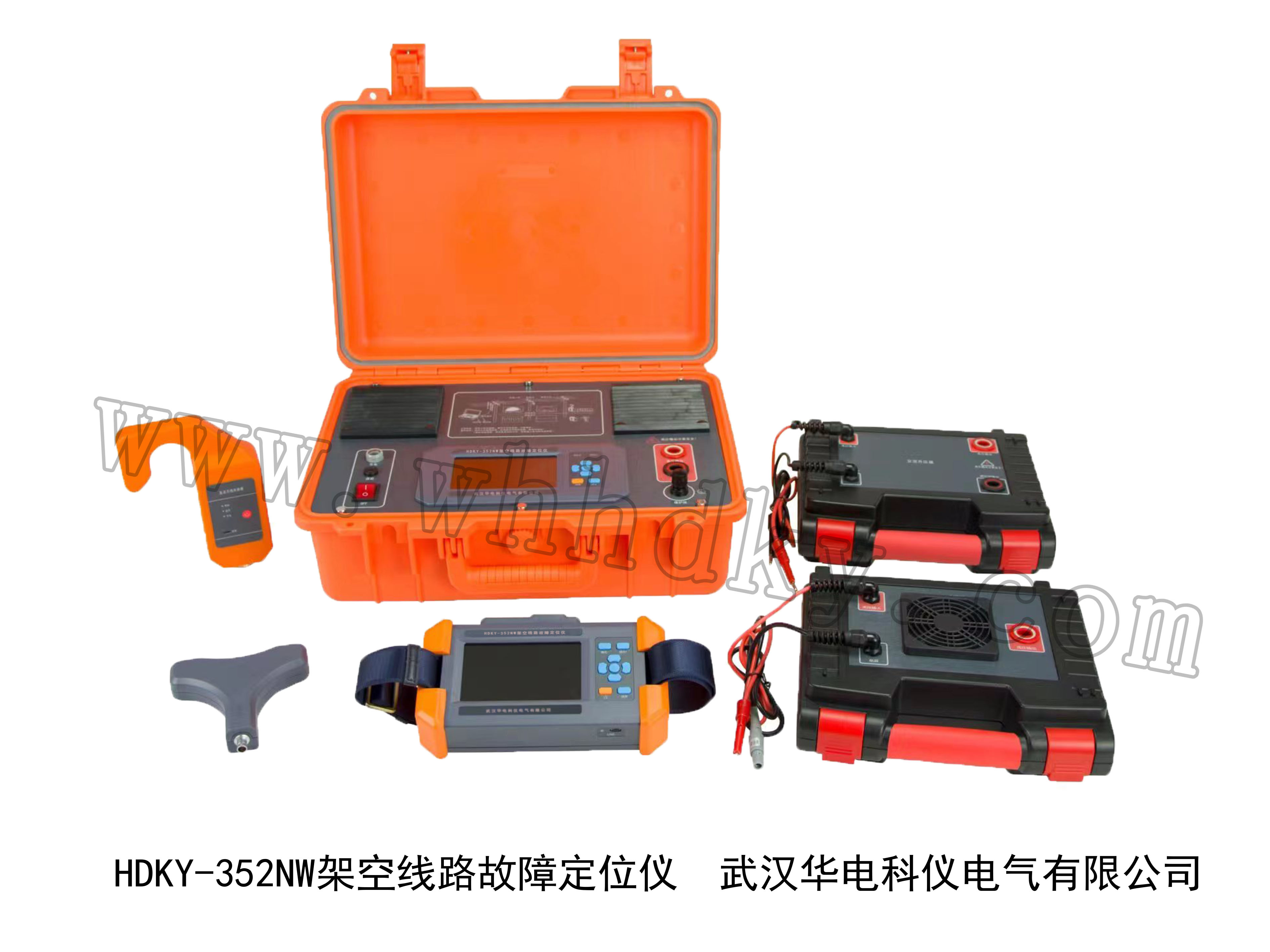

整套設備主要由發射機、接收機、交流升壓器，直連傳感器、懸掛傳感器、弧光接地適配器及附件組成。


1．用途：6-35kV 架空線路故障查找定位
2．集成故障診斷、交流定位、直流定位、交流耐壓、直流耐壓五種功能。
3．故障診斷
4．指導合適的定位方法。
5．線路絕緣電阻、電容測量。
6．交流定位-直連輸出（低過渡電阻接地）：
7．發射信號：大功率特種低頻交流信號主動注入。
8．接收信號：沿線分段查找，無須登桿掛接傳感器。
9．高效工作：無須登桿，極大提高測試效率，降低工作強度。
10．交流定位-外接升壓器輸出（線路存在接地PT，中過渡電阻接地）：
11．發射信號：大功率特種低頻交流信號主動注入。
12．接收信號：沿線分段查找，需要登桿掛接傳感器。
13．無需解除線路接地PT。
14．創新的阻性電流含量和電流幅值比對，解決故障范圍更寬。
15．直流定位（高/低過渡電阻接地及弧光接地）：
16．發射信號：大功率脈動直流信號主動注入。
17．接收信號：沿線分段查找，需要登桿掛接傳感器。
18．全能定位模式，尤其解決弧光接地定位難題。
19．直流耐壓和交流耐壓
20．故障修復后的驗收測試。
21．發射機具有停止自動放電功能，確保操作安全。
22．發射機具有過流保護、超溫保護功能。
23．發射機內置大容量鋰離子電池組，攜帶方便。
24．接收機采樣全數字化高靈敏度信號處理，判據明確直觀。
25．具有數據記憶功能，掉電不丟失，定點更方便。

發射機：

	技術指標
工作方式	故障診斷、交流定位、直流定位、交流耐壓、直流耐壓
故障診斷	電阻測量	量程：600MΩ；精度：±10%
	電容測量	量程：最大10uF；精度：±20%
交流定位	輸出頻率	20Hz異頻
	輸出方式	限功率恒流輸出
	輸出電流	直連輸出：200mA；外置升壓器輸出：33mA
	輸出電壓	直連輸出：峰值560V 外置升壓器輸出:峰值3.4kV
直流定位	輸出頻率	脈動1Hz
	輸出方式	限功率恒流輸出
	輸出電流	70mA
	輸出電壓	DC8kV
交流耐壓	輸出電流	最大33mA
	輸出電壓	外置升壓器輸出:峰值5kV
	最大功率	100W
直流耐壓	輸出電流	最大70mA
	輸出電壓	DC8kV
	最大功率	400W
保護功能		過熱保護、過流保護，欠壓關機，自動放電 2小時無操作自動關機。
顯示方式		800×480高亮彩色液晶顯示
電源		內置480WH鋰電池組
充電器電源	輸入：AC220V 50~60Hz; 輸出：54.6V，2A
體積	450mm×240mm×270mm
重量	13kg

接收機&懸掛傳感器：

	技術指標
工作方式	交流定位、直流定位
數據記憶	具有數據保存記錄功能。
直流無線傳感器 接收機間通信	2.4GHz，>100m。
顯示方式	接收機：
電源	接收機：18650鋰電池標稱電壓3.7V，6700mAH。 懸掛傳感器：可充電鋰電池3.7V，1500mAH。
充電器	輸入AC100-240V，50/60Hz；輸出5V/2A；
體積	接收機：226mm×140mm×55mm。 懸掛傳感器：185mm×140 mm ×50mm
重量	接收機：0.9kg； 懸掛傳感器：0.5kg；


使用條件：溫度:-10℃－50℃，濕度<80％RH，海拔<1000m。
