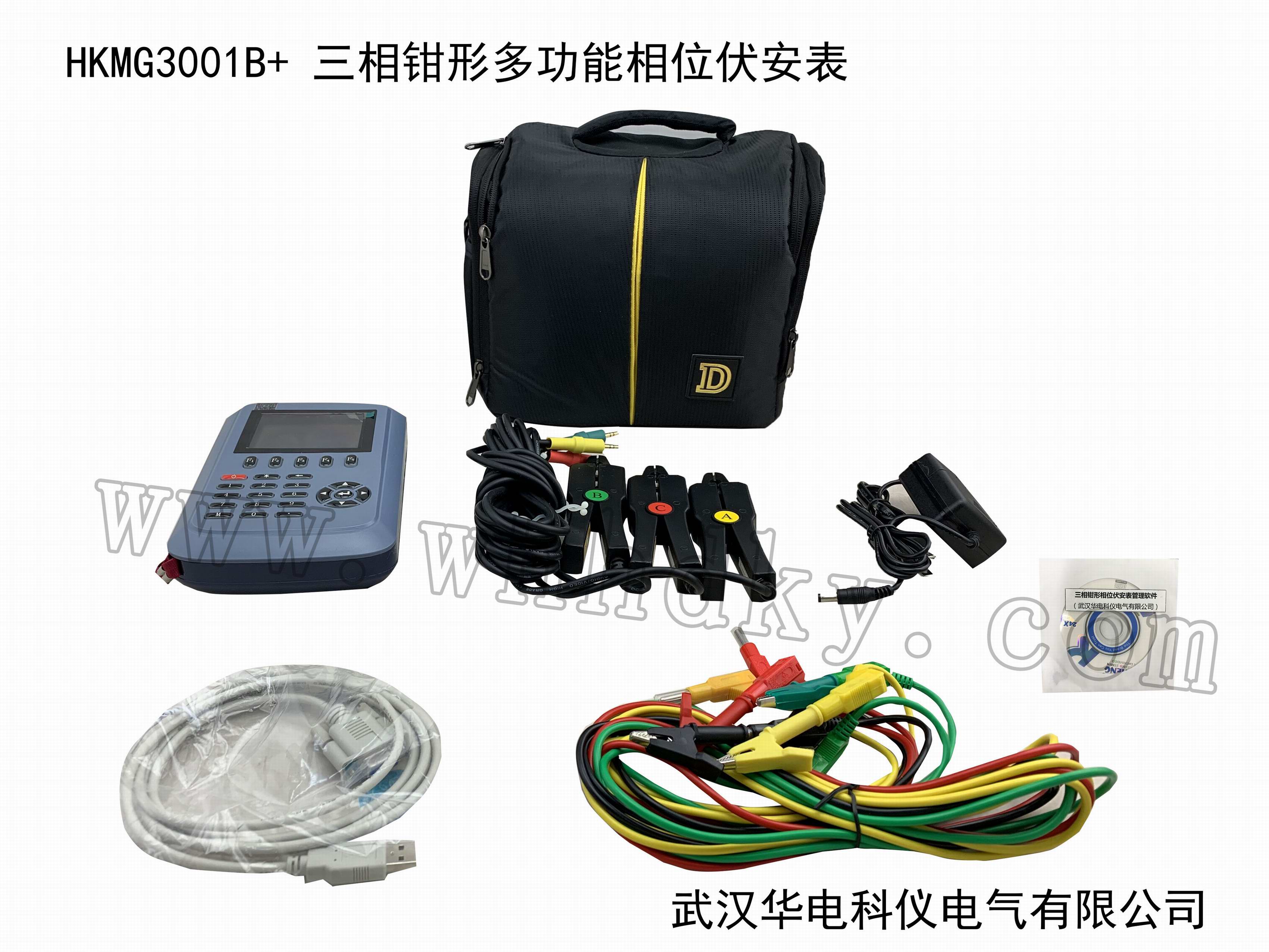

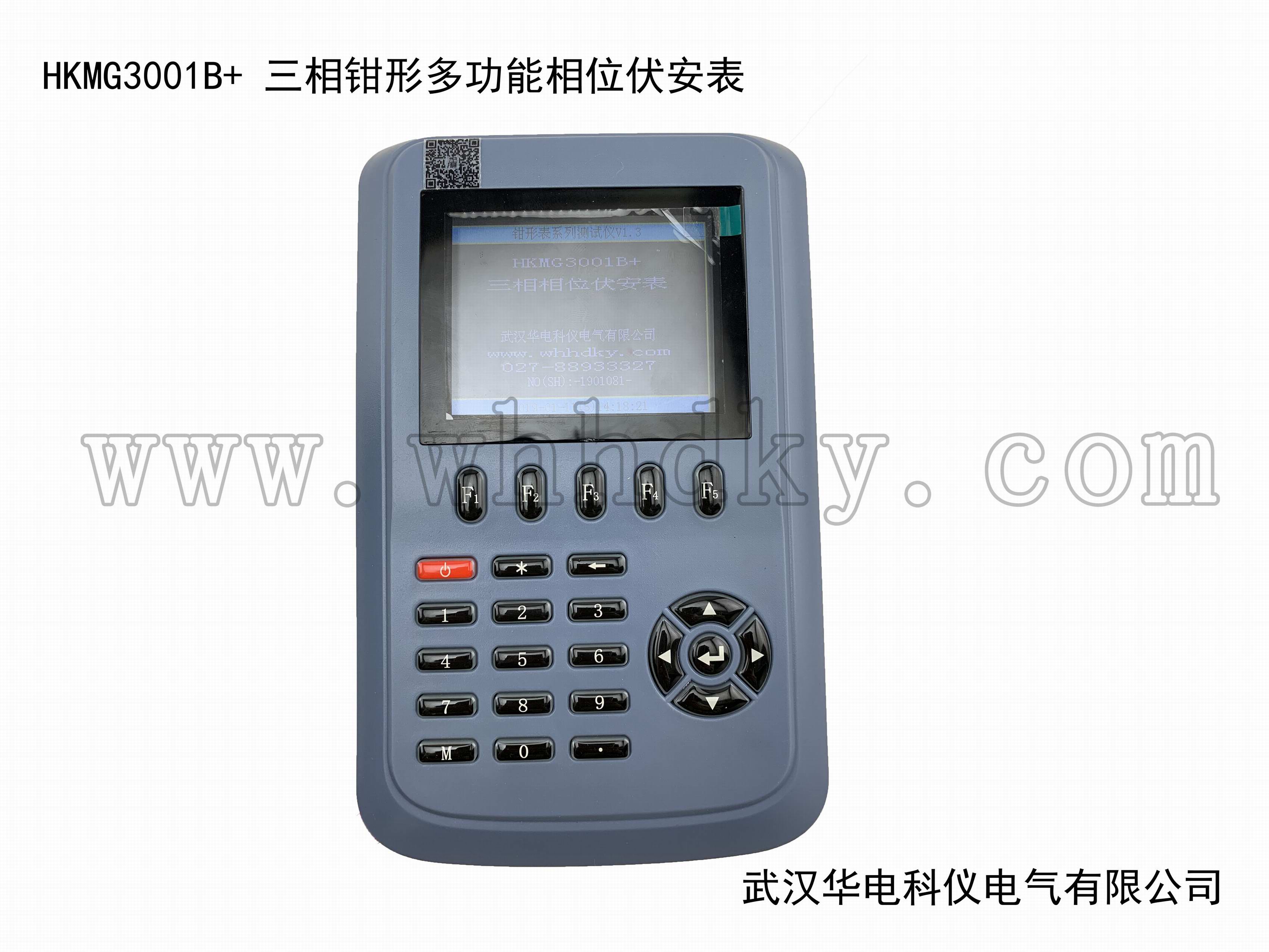

HKMG3001B+ 三相鉗形多功能相位伏安表產品概述
    本儀器是我公司鉗形系列儀表的產品，該儀器是一種全數字化、多功能、高精度、智能化的多參數工頻測量?jī)x器。該儀器應用微處理器技術和數字信號處理技術，以直接交流采樣法實現工頻電參數測量（如電壓、電流有效值，有功、無功功率、視在功率、工頻頻率、功率因數，相位關系等）可以直接顯示向量圖，尤其適用于各供用電單位檢查電能計費系統及繼電保護系統的接線狀況。

1. 采用3.4寸彩色液晶顯示屏，漢字顯示儀器的工作狀態和測試參數，操作極為方便。

2. 測量三相電壓、電流、相位、頻率、有功功率、無功功率、視在功率、功率因數及及總和功率，并實時顯示六角向量圖。

3. 小電流1.5mA測量相位，非常適用于新裝用戶投運后無負荷時檢查接狀況，儀器測量精度高，測量范圍寬。

4. 自動判別線路感性或容性負載特性，并判別三相三線及三相四線電能表1008種錯誤接線，指出錯誤接線位置。

5. 內置時鐘芯片，可準確記錄、顯示測量時間。

6. 雙電源供電：交流測量端45V-450V直接供電，也可內置大容量3800mAh鋰電池供電，電池可連續工作18-40小時，待機時間≥40小時，充電次數≥500次。

7. 配備500A電流鉗，可測量低壓電流互感器的角差及比差。

8. 可通過二次側測量，亦可轉換成一次側數據。

9. 內置存儲器，能保存200 組測量數據，可查閱已保存的數據組及向量圖。

10. 配備管理軟件，可將儀表測量數據成組上傳至PC 機，形成打印報告存檔。

11. 內設幫助菜單可中文提示接線方法及注意事項，中文菜單與直接按鍵相結合，操作易學、易用。

12. 采用萬用表型結構設計，手持式，體積小，重量輕，防脫落腕帶，以防操作人員失手對儀器造成損壞。

1. 參比工作條件

（a）環境溫度：（23±5）℃

（b）環境濕度：（45～75）% RH

（c）被測信號波形：正弦波、β=0.02

（d）被測信號頻率：（50±0.2）Hz

（e）被測載流導線在鉗口中的位置：居中

（f）測量相位時被測信號幅值范圍：100～220V、10mA～5A

（g）外參比頻率電磁場干擾：應避免

2. 額定工作條件

  （a）環境溫度：（-15～+45）℃

  （b）環境濕度：（0～90）% RH

（c）海拔高度：小于1500米

  （d）被測信號波形：正弦波、β=0.05

  （e）被測信號頻率：45-65Hz

  （f）被測載流導線在鉗口中的位置：任意位置

3. 基本誤差

注：相位測量在1.5mA-10mA，5V-10V時，相位誤差為±3°。

額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍。

4. 測量通道特性

電壓通道 PT借電時電壓測量量限為45V-450V

          電池供電時電壓測量量限為5V-500V

        輸入阻抗：>500kΩ

電流通道 電流量限：1.5mA ~ 10A

          輸入方式：鉗形電流互感器轉換輸入

整機準確度：0.5級

5. 工作電源

交流電源：儀器測量端供電(45-450V)

   直流電源：內置高性能鋰電池(3800mAh /7.4V)

6. 安全特性

   耐壓：電壓輸入端, 交流充電電源輸入端與儀表外殼之間，鉗形電流互感器鐵芯與付邊繞組引出線及鉗柄之間能承受2KV/50Hz正弦交流電壓歷時1min的試驗。

    絕緣電阻：電壓輸入端, 交流充電電源輸入端與儀表外殼之間，鉗形電流互感器鐵芯與付邊繞組引出線及鉗柄之間的絕緣電阻大于10MΩ。

7. 外形尺寸

主機外形尺寸：200×126×45（mm）  重量： 680g

鉗表外形尺寸：142×42×18（mm）   重量： 180g/把

整機外形尺寸：423×336×126（mm） 重量： 4350g
