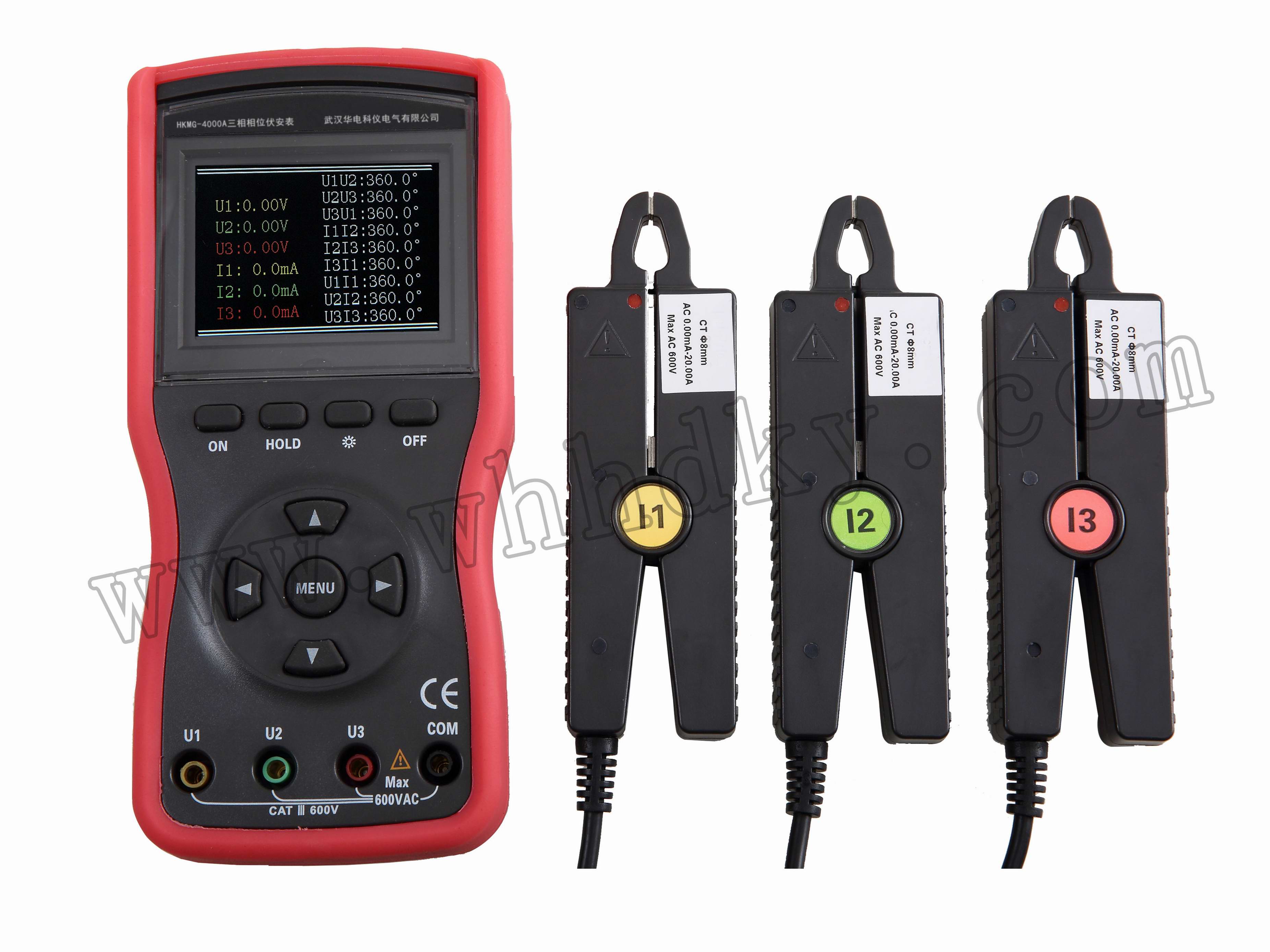

HKMG-4000A 三相相位伏安表產品概述
在被測回路不開路的情況下，同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等
1. 智能化設計，減少了操作的繁瑣性，降低了誤操作的可能性，具有高精度、高穩定、低功耗、使用方便等優點。
2. 采用電壓互感器和電流鉗方式輸入，機內無高壓，3路輸入間完全隔離，安全可靠。
3. 尖小形鉗口適合于排線密集的場所，圓形大鉗口適用于粗導線檢測。
4. 測試線采用電力專用電纜線，彈棒插頭和鱷魚夾均有絕緣保護。儀表采用絕緣防滑護套。
配有USB接口，可存儲500組數據，通過系統軟件上傳所存數據到電腦，便于讀取、保存、報表、打印歷史數據等。
|
鉗口尺寸 |
Φ8mm |
|
|
|
儀表質量 |
1310g(帶電池) |
|
|
|
量程、分辨力、誤差 （基準條件下） |
電壓量程：AC 0.00V～600V 分辨力：AC 0.01V 基本誤差：±(0.5%量程) |
||
|
電流量程：AC 0.0mA～20.0A 分辨力：AC 0.1mA 基本誤差：±(0.5%量程) |
|||
|
相位量程：0.0°～360.0° 分辨力：0.1° 基本誤差：±1° |
|||
|
頻率量程：45.00Hz～65.00Hz 分辨力：0.01Hz 基本誤差：±(1.0%量程) |
|||
|
有功功率量程：0.0W～12kW 分辨力：0.1W 基本誤差：±(1.0%量程) |
|||
|
無功功率量程：0.0var～12kvar 分辨力：0.1var 基本誤差：±(1.0%量程) |
|||
|
視在功率量程：0.0VA～12kVA 分辨力：0.1VA 基本誤差：±(1.0%量程) |
|||
|
功率因數量程：-1～+1 分辨力：0.001 基本誤差：±0.03 |
|||
|
電流矢量和量程：0mA～60.0A 分辨力：1mA |
|||
|
電 源 |
DC9V 堿性干電池(LR6 1.5V AA×6) |
||
|
儀表尺寸 |
長寬厚：196mm×92mm×54mm |
||
|
檢測速率 |
約2秒/次 |
|
|
|
數據存儲 |
500組 |
||
|
數據保持 |
測試中按HOLD鍵保持?jǐn)?shù)據，“HD”符號顯示 |
||
|
相 序 |
正相：U1、U2、U3或I1、I2、I3光標從左往右順次閃爍 反相：U1、U2、U3或I1、I2、I3光標從右往左順次閃爍 |
||
|
通訊接口 |
USB接口，所存數據上傳電腦，便于分析管理數據 |
||
|
線 長 |
測試線長1.5m；電流鉗線長2m |
||
|
自動關機 |
無操作約15分鐘后，儀表自動關機，以降低電池消耗 |
||
|
電壓檢測 |
當電池電壓低于7.2V時，電池電壓低符號顯示，提醒更換電池 |
||
|
輸入阻抗 |
測試電壓輸入阻抗為：1MΩ |
||
|
工作電流 |
開啟背光燈最大耗電135mA，電池連續工作約6小時；關閉背光燈儀表耗電90mA，電池連續工作9小時 |
||
|
隨機附件 |
主機：1件；電流鉗：3件；測試線：4條；USB通訊線：1條；軟件光盤：1件；電池LR6：6節；儀表箱：1件 |
||
