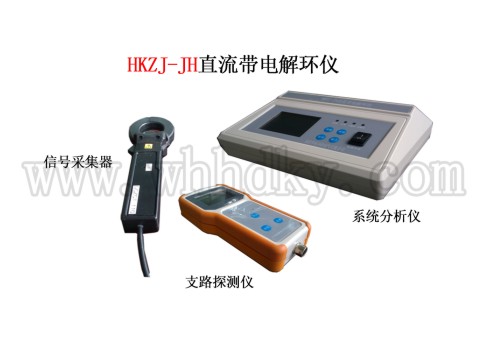

通過本裝置HKZJ-JH智能型直流帶電解環儀實現實時檢測正極環網、負極環網、兩極環網、異極環網、及200K Ω以內各種環網故障，且實現環網正確報警率達100%，同時，可以在直流電源系統不停電的情況下，查找正極、負極、兩極、異極、小于200K Ω的各種環網故障并安全可靠地解除環網故障。徹底消除站內的環路隱患，大大縮短站內直流非正常運行的時間，大大提高變電站抵御系統事故的能力。

設備功能：

（1）．系統對地電壓測量功能，儀器可測量系統正對地電壓，負對地電壓，系統電壓，可實現0—300V的電壓監測范圍；

（2）．系統絕緣阻抗測量功能，儀器可測量系統正對地絕緣阻抗，負對地絕緣阻抗，平衡橋大小檢測，測量范圍0—999KΩ；

（3）．交流串電檢測功能，儀器可判斷直流系統中的交流串電故障，并可測量直流系統中串入的交流電電壓值，交流電壓測量范圍為0—280V；

（4）．環網檢測及定位功能，儀器可以檢測兩段母線中存在的各種環網故障，包括正極環、負極環、兩極環及異極環等，并可通過波形顯示及方向顯             示來實現環網故障點的定位；

（5）．裝置具有調幅、調頻、信號波形選擇功能，可實現高阻環網故障的查找定位。

（6）．支路絕緣阻抗測量及絕緣故障定位功能，儀器測量每條支路對地絕緣阻抗大小，并可通過波形顯示及方向顯示實現絕緣故障點的定位；

（7）．信號頻譜分析功能，裝置通過快速FFT變換實現電流信號的頻譜分析功能，有效提取被測信號頻點的信號幅值，提高檢測精度；

（8）．電流表功能，裝置可做高精度電流表使用，電流測量分辨率可達0.01mA;

（9）．波形曲線顯示及方向顯示功能，在使用探測儀對被測支路進行檢測時，顯示屏?xí)�以波形曲線形式顯示被測支路電流變化情況，方便使用者快速準確的實現故障點的查找,有環網故障時顯示故障點方向。

設備特點：

（1）高可靠性的設計

裝置采用進口32位微控制器做主系統，硬件設計嚴格遵照電力及電磁兼容相關標準進行，內部采用多處冗余方式保證裝置與被測設備的可靠性。

（2）精密選材

裝置采用高精度直流鉗表做為信號采集單元，電壓采樣采用高精度的進口模數轉換芯片，電壓與阻抗的測量準確；

（3）人性化的人機交互界面

“分析儀”與“探測儀”均采用TFT液晶顯示屏供用戶查看信息；

操作簡單快捷，在實現對不同支路的檢測時，只需要按一次啟動鍵即可完成；

   測試結果顯示直觀明了，測試結果可通過多種顯示形式呈現給用戶，包括接地與否，波形曲線，絕緣等級，絕緣阻抗，漏電流大小，方向信息等。

（4）智能化的檢測識別系統

“分析儀”可以自動識別系統電壓等級；

“分析儀”可判斷環網故障類別；

“探測儀”與“分析儀”信息同步一次之后，不受檢測距離的影響；

“探測儀”在進行檢測時，鉗表即可鉗單根電源線，也可鉗多根電源線，提高檢測效率；

“探測儀”檢測完成之后，如被測支路有環網或絕緣故障，會判斷出故障點相對測試點的方向信息。

（5）完備的測試功能與處理故障能力

   “分析儀”與“探測儀”之間內置了無線數傳模塊進行通信，測試功能與顯示信息完備，可以處理直流系統中的各類環網及絕緣故障情況。

“分析儀”具備“調幅”“調頻”“波形”多種組合工作模式選擇功能，可適應各種復雜的應用環境。

（6）高安全性

裝置采用微安級的檢測信號配合高分辨率的直流檢測鉗表實現故障檢測及定位，對直流系統無任何影響。

1.分析儀主要技術指標

 使用環境

 工作電源：DC40V-300V

 環境溫度：-20℃—55℃

 相對濕度：0—90%

 直流電壓測量

 直流電壓測量范圍:0-300V

 直流電壓測量分辨率：0.1V

 直流電壓測量精度：0.2%

 交流電壓測量

 交流電壓測量范圍:0-300V

 交流電壓測量分辨率：0.1V

 交流電壓測量精度：0.5%

 絕緣電阻測量

 絕緣電阻測量范圍:0-999.9KΩ

 絕緣電阻測量分辨率：0.1KΩ

 絕緣電阻測量精度：≤±5%

 信號幅值調節范圍：0，0.25，0.5 ，1  mA，2  mA

 信號頻率調節范圍：0.125 ，0.25 ， 0.5 ， 1.0Hz

 可檢測環網類型：正正環、正負環、負正環、負負環及多種環路共存

 檢測環網阻值范圍：200KΩ以內

 信號波形類型選擇：正弦波、方波

 工作模式：強制信號啟動、自動信號啟動

 顯示介質及分辨率：TFT,320x240

2. 探測儀主要技術指標

 絕緣電阻測量

 絕緣電阻測量范圍:0-999.9KΩ

 絕緣電阻測量分辨率：0.1KΩ

 絕緣電阻測量精度：≤±10%

 頻譜分析范圍

 頻譜分析通道數量:1

 頻譜分析頻段范圍:0.125-12.5Hz

 頻率分辨率: 0.125Hz

 電流波形顯示周期：8s；

 可檢測饋線電流范圍：0—2A；

 電流測量范圍：0—200mA；

 電流測量分辨率：0.01mA；

 顯示介質及分辨率：TFT,320x240

3.無線通信技術指標

 速率：2Mbps，由于空中傳輸時間很短，極大的降低了無線傳輸中的碰撞現象

 多頻點：125 頻點，滿足多點通信和跳頻通信需要

 超小型：內置2.4GHz天線，體積小巧，15x29mm（包括天線）

 低功耗：當工作在應答模式通信時，快速的空中傳輸及啟動時間，極大的降低了電流消耗。
