變電站站用交流系統為變電站一次與二次設備進行電源供應，是保證變電站可靠供電不可或缺的環節，發生異常情況會直接影響到正在運行設備的正常使用。而站用交流系統絕緣故障將會給站內交流供電帶來重大的安全隱患，因此對站用交流系統剩余電流進行監測非常重要。
站用交流系統傳統的運行模式都是等到出現短路故障了才進行排查，非常不利于站內交流供電穩定性，如果能在站內交流系統絕緣故障還沒發展成為短路故障時將其排除，將大大提高其運行可靠性。

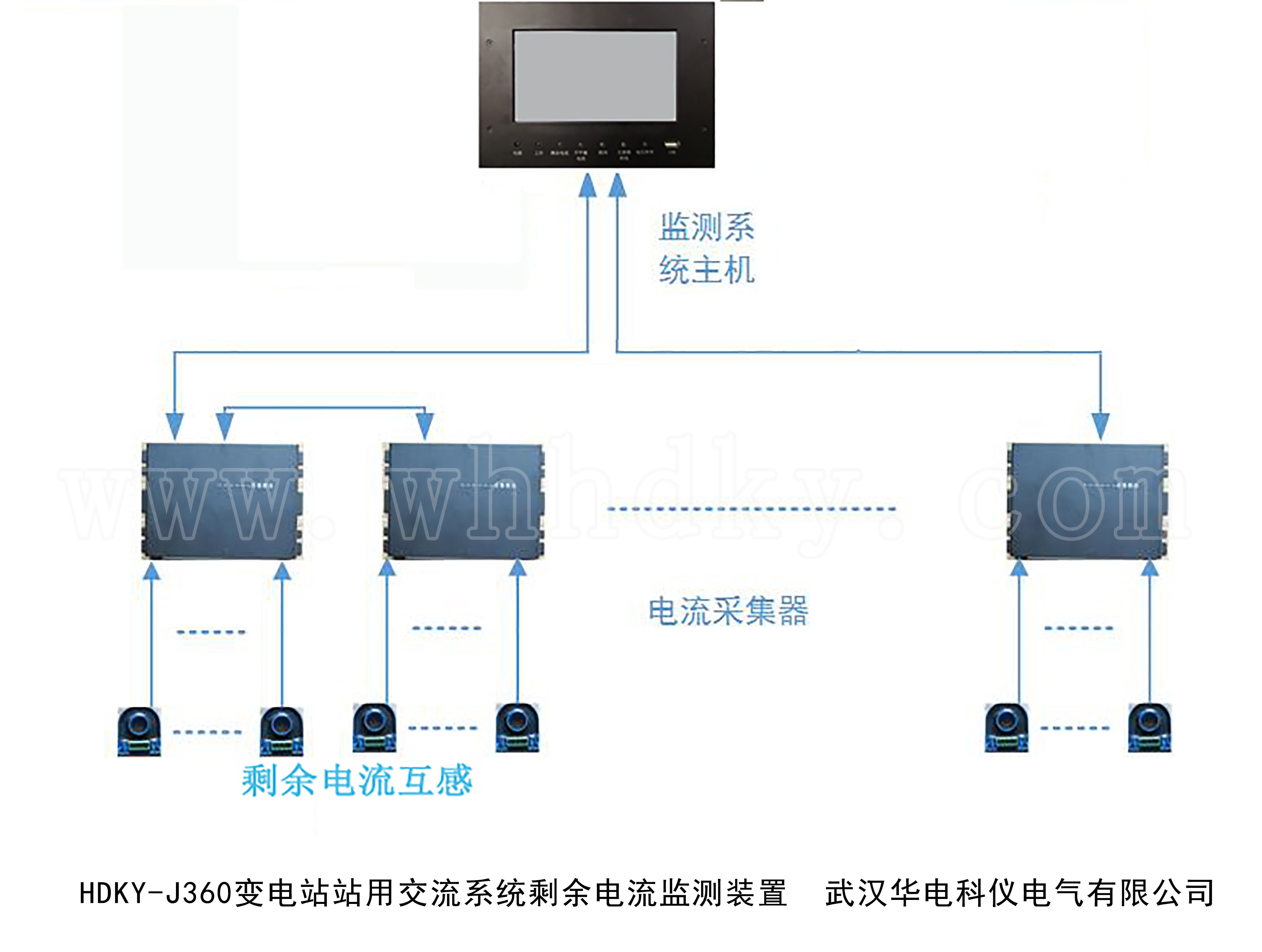

為此我們研發了一款變電站站用交流系統剩余電流監測系統，通過對站內各交流回路的實時剩余電流進行監測，從而判斷系統是否存在絕緣故障，該系統由監測主機、電源模塊、剩余電流采集模塊、交流電流互感器組成，該裝置可實時監測變電站內各交流饋線的剩余電流，可幫助運維人員快速定位出故障回路，大大縮短了交流絕緣故障的查找時間，保證了站內交流供電系統的可靠性。
該裝置不僅適用于單相交流回路的剩余電流監測，也適用于三相交流回路的剩余電流監測，對于三相交流回路相線和零線不在一起的回路，可通過系統回路配置來實現各種復雜的三相交流回路的剩余電流監測。

系統特點

3-2-1 高性能硬件
Ø 整個系統采用工業級芯片和元器件進行設計和生產。
主機為高速32位工控CPU，子機為單16位工控CPU。系統總處理能力隨系統回路數（子機數）動態調整，最多可支持數十個CPU同步運行。
Ø 每條交流回路數據采集通道（對應每個互感器）都采用獨立的高精度16位AD轉換器，轉換速度在每秒1000次以上，分辨率在1/50000以上。
Ø 互感器采用分辨度達到0.1mA，精度高于1/1000的高穩定交流互感器，長時穩定性極高，能自動跟蹤系統的細微變化。
3-2-2 先進的構架
Ø 系統采用了獨有的DADC構架，將現場工程實施的靈活性，系統擴展的靈活性和強大的處理能力相結合。
Ø DADC構架可根據用戶需要靈活配置子機數量，節省了一次成本，并能靈活的進行系統升級。
Ø DADC構架可根據現場環境靈活安排子機安裝位置，便于互感器安裝和布線，減小強電干擾。
3-2-3 人性化界面
Ø 標簽式頁面顯示，不同的菜單功能都采用統一的圖形頁面進行顯示，為簡潔清晰的人機工程學設計。
Ø 人性化的界面設計，系統可以通過觸摸屏靈活地進行頁面的選擇。功能一目了然，方便快捷。
3-2-4 高安全性
Ø 純被動監測，采用交流漏電流互感器直接檢測回路漏電流，不注入任何信號，不對系統的運行造成任何影響。
Ø 所有采樣單元均采用隔離設計，設備故障不影響系統正常的運行。
3-2-5   高可靠性
Ø 軟件陷阱和監控芯片雙重抗干擾設計，能保證在強電干擾環境下長時間穩定運行。
Ø 互感器在初次校準后將定時進行自動校準，保證其精度。
Ø 互感器支持熱插拔和自動識別，支持互感器失效自動檢測。
Ø 子機支持熱插拔和自動識別，主機定時校準子機時鐘。
Ø 主機和子機之間SynBus總線定時自檢，并實時顯示通信狀態。



Ø 電流監測：
電流監測路數：  ≤400路
電流監測范圍：  0－50A；
電流監測精度：  0.5%
電流監測分辨率： 1mA
互感器電流顯示方式率： 實時顯示
Ø 故障錄波：
記錄條數： 1000條   頻率：1kHz
記錄信息： 時間、回路配置、互感器電流、回路剩余電流、不平衡 電流及故障前后波形錄制
Ø 數據存儲
存儲天數：30天
數據存儲時間間隔：≥10秒
Ø 回路配置：
可監測回路數：  ≤400路
每回路可配置互感器數量：  1—4個
回路電流顯示方式：實時顯示
Ø 適用系統電壓等級：
單相或三相交流系統
Ø 告警接點
告警接點數：  5對，失電告警，回路剩余電流故越限告警，回路不平衡電流越限告警，回路跳閘告警，互感器斷線告警。
Ø 數據上傳接口
RS485通信及以態網通信接口。
注：以太網通信接口為選配，如需，請?zhí)貏e說明！
Ø 數據分析
按照每個小時的最大值進行存儲，每個小時存儲一次，最多存儲40天的 數據分析數據，存滿循環覆蓋。
Ø 工作環境溫度：-30℃—+50℃。
Ø 相對濕度： ≤96%
